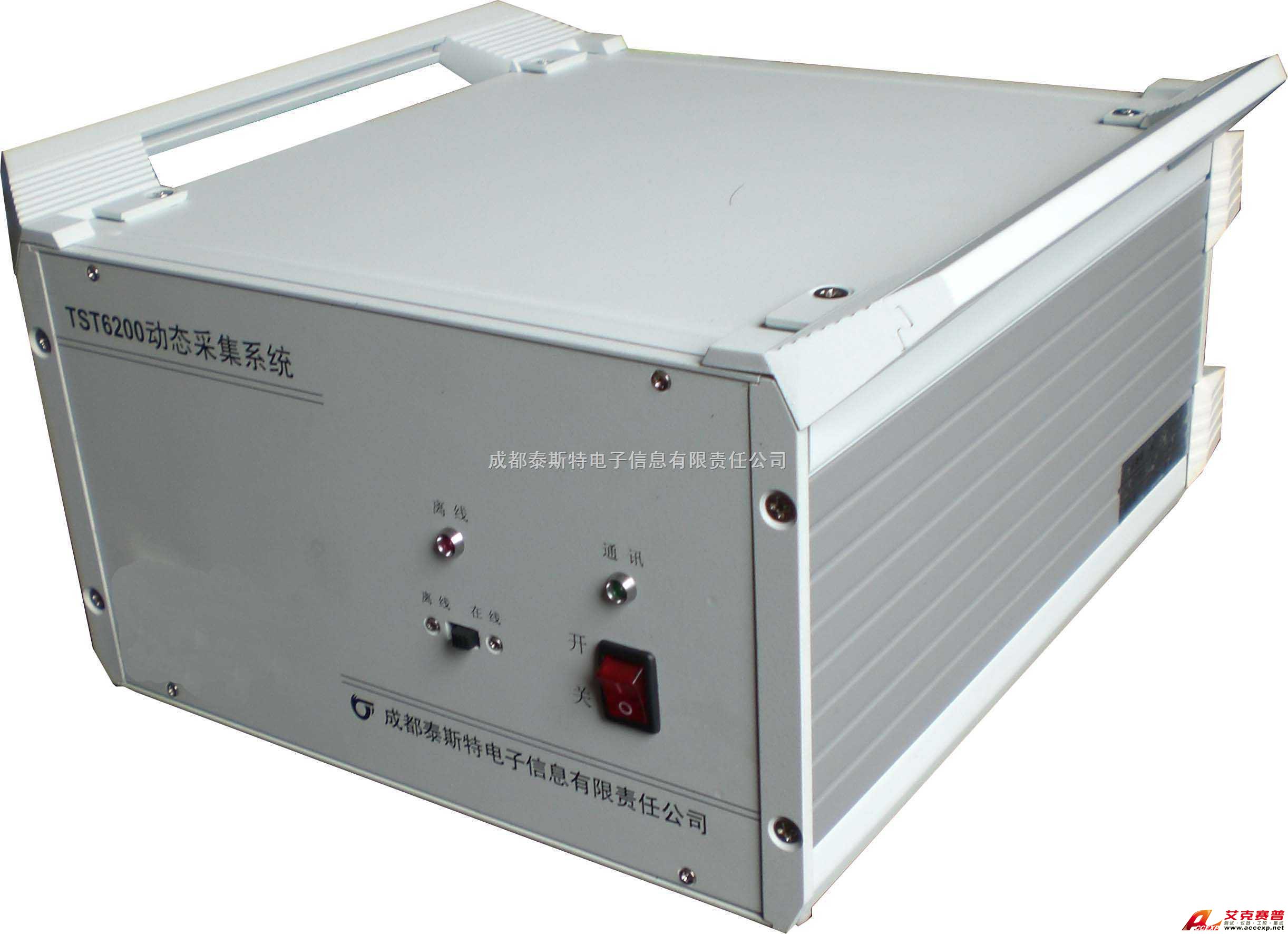

TST6200 數據采集器
名稱：數據采集記錄儀
品牌：
型號：
簡介：TST6200高速遠程數據采集器每臺8個并行采集通道，集信號調理、傳感器供電、數據采集、數據存儲為一體，配上不同的傳感器，可完成速度、加速度、位移、力、壓力等物理量的信號采集。 TST6200每通道最高1MSPS，AD為12bit.數據通過...
申請服務
- 產品介紹
TST6200高速遠程數據采集器每臺8個并行采集通道，集信號調理、傳感器供電、數據采集、數據存儲為一體，配上不同的傳感器，可完成速度、加速度、位移、力、壓力等物理量的信號采集。 TST6200每通道最高1MSPS，AD為12bit.數據通過RJ45以太網口或USB接口與上位機進行通訊，用戶可根據傳感器類型選擇不同的調理模塊：應變放大模塊、電荷放大模塊，用戶可自行更換各種模塊。
TST6200高 數據采集器產品特點
1.適用范圍廣：每通道最高達到1M的采樣率（向下可調），可滿足材料沖擊、爆炸沖擊、空化噪聲、放電等瞬態信號測試要求；機械振動、機構響應、脈動等較低頻率的速度、加速度、位移、壓力等進行連續實時監測。
2.擴展方便：每臺采集器有8個并行通道，一臺上位機可同時控制16臺并行采集器，即單臺計算機就可同時控制128個通道，通道擴充極為方便。既可單機使用，又可多機組成基于局域網的多通道測試系統。
3.調理模塊配置靈活：拔插式應變放大模塊、電荷放大模塊任意組合，用戶可根據需要自行更換前端調理模塊。各通道單獨控制。
4.一機三用：數據采集器、應變/電荷放大器、高速數據采集系統。
5.系統穩定可靠：TST6200的系統軟件DAP5.1是我公司自行配套設計的，運行穩定、可靠。全中文操作平臺操作簡單。數據格式開發，支持用戶專用程序開發。支持EXCEL、Matlab、Word數據格式調用。
6.專用軟件：NoisA1.0噪聲測試軟件、Puls1.0脈動監測軟件對高、低速動態信號進行連續不間斷采集功能，同時進行FFT計算，可長時間的監測并存儲數據。
技術指標：
標準采集模塊
1、并行通道數：8通道
2、每通道采樣率：1 M sps（每秒樣點數），向下多檔可調
3、存儲深度：128K樣點/CH（瞬態工作模式），海量（連續監測模式）
4、工作模式：瞬態在線、瞬態離線、在線連續
5、觸發方式：內觸發、外觸發、手動觸發
6、AD：12bit
7、帶寬（-3dB）：0~300KHz（＋0.5dB，-3dB）
8、誤差限：±0.1%F·S
9、工作溫度：-10°C~＋50°C
10、電源：220V/50Hz
11、帶8個前端調理槽（可插入應變調理模塊、電荷調理模塊）
12、通訊接口：RJ45
應變輸入模塊
1、適用電橋電阻：60Ω〜5kΩ
2、供橋電壓：2V，4V，6V（電流50mA）
3、平衡方式：自動平衡
4、低通濾波器（Hz）：1k、5k、10k、20k、40k、100k（−3dB）
5、頻響Hz（）-3dB：DC-100k
6、線性度誤差：小于±0.1%
電荷輸入模塊
1、最大輸入電荷量：100000PC
2、頻率范圍：0dB、20dB時，0.3Hz〜100KHz（―3dB±1dB）
4 0dB、60dB時，0.8Hz〜100KHz（―3dB±1dB）
3、低通濾波器：轉角頻率為30Hz、100Hz、300Hz、1KHz、線性（100KHz）―12 dB/Oct
4、增益：0dB、20dB、40dB、60dB
5、噪聲：≤10mV
軟件功能：
全中文界面，無需編程即可實現采集參數設置\數據回放\數據存儲\數據處理\打印等。數據格式開發，支持用戶專用程序開發。支持EXCEL、Matlab、Word數據 格式調用
運行平臺：Windos98/2000/XP
參數設置：外觸發、任意通道內觸發、多通道內觸發、手動觸發；
數據回放：多窗口\多曲線同時顯示，觸發零點自動判別，特征值
數學處理：時域處理（相加、相減、微分、積分等）/頻域處理（FFT變換、頻率譜等），
工程單位線形定標：任意工程手動、靜態定標；傳感器靜態標定。
