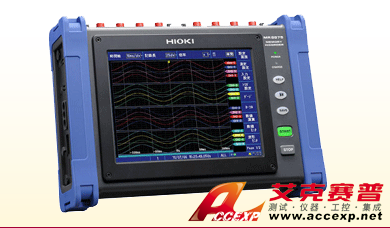

日置HIOKI MR8875 數據采集記錄儀
名稱：數據采集記錄儀
品牌：日置HIOKI
型號：MR8875
簡介：日置HIOKI MR8875 數據采集存儲記錄儀首次應用觸摸屏裝置，更結合了以往機型一貫的優點：高速，多通道，長時間記錄等。諸多卓越性能使其成為眾多測量領域的理想選擇。 日置HIOKI MR8875 數據采集存儲記錄儀適用于汽車或其他交通工...
申請服務
- 產品介紹
日置HIOKI MR8875 數據采集存儲記錄儀首次應用觸摸屏裝置，更結合了以往機型一貫的優點：高速，多通道，長時間記錄等。諸多卓越性能使其成為眾多測量領域的理想選擇。
日置HIOKI MR8875 數據采集存儲記錄儀適用于汽車或其他交通工具的車載試驗，和生產設備的維護管理等領域。屏幕集高清，8.4英寸高亮度彩色TFT液晶與直觀觸屏操作等優點于一體，使現場作業便捷性大幅提升。為了讓儀器在汽車行駛試驗中使用更便捷，配有各種插件輸入模塊，完全滿足各種測量應用的需求。
日置HIOKI MR8875 數據采集存儲記錄儀可使用車載電源供電，不受地點限制記錄數據，并提供不同記錄介質的接口，實時保存，使用帶標準LAN和USB端口的SD存儲卡可長時間記錄。
日置HIOKI MR8875 數據采集存儲記錄儀應用：
汽車的行駛數據記錄
軌道交通故障排查
剎車&制動等油壓機械運作時的波形記錄
生產設備的日常維護
日置HIOKI MR8875 數據采集存儲記錄儀特點：
采用TFT液晶屏以及觸摸屏設計，提高現場測量的操作性
MR8875適用于車載試驗、設備維護等諸多戶外測量環境。為了在明亮的戶外也能有清晰的畫面效果，特別采用了優質高清的8.4型TFT彩色液晶，更可直觀的進行觸摸操作，在現場測量測量領域中廣受好評。
備有多種功能的測量單元，可根據不同測量要求自由組合
配備4種插入式單元模塊，可測量電壓、電流、畸變、溫度、CAN輸出。根據不同測量要求，任意組合。
配備可收集汽車形式數據的CAN單元，MR8904
使用MR8904單元，可測量CAN格式數據，在汽車研發現場非常實用。
※ 所謂CAN，即“Controller Area Network”，是獲取汽車引擎轉數、輪胎壓等數據的方式。
多種電源供給，適應各種測量場所
AC適配器，12V DC、24V DC皆可對應。也可使用電池組驅動，不受測量環境限制。
存儲媒介多樣，PC接口豐富
能夠將測得數據實時保存在SD卡種。另外，標配有USB、LAN接口。根據用戶設置可存儲于不同媒體。
日置HIOKI MR8875 數據采集存儲記錄儀基本參數 ：
MR8875存儲記錄儀(使用模擬單元MR8901×4時)
通道數 16
測量量程 5 mV, 10 mV, 20 mV, 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V, 5 V,
10 V/div
最大輸入電壓 150 V DC
頻率特征 DC ~100 kHz, -3 dB
時間軸 200μs, 500μs, 1 ms, 2 ms, 5 ms, 10 ms, 20 ms, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s, 30 s, 50 s, 60 s, 100 s, 2.5 min/div
外部采樣
內存容量 總共32 MW (8 MW/單元)
顯示 8.4型SVGA TFT彩色液晶，觸摸屏
電源 1. AC適配器Z1002
2. 電池組Z1003
3. DC電源(DC10~28V)
尺寸 298 (W) × 224 (H) × 84 (D) mm
附件 AC 適配器Z1002 × 1, 保護膜× 1, USB 連接線 × 1, 掛繩× 1, 應用軟件光盤 × 1
選件輸入單元
MR8901模擬單元 MR8902電壓/溫度單元
輸入通道數 4ch 15ch
最高采樣速度 500 kS/s (16-bit) 100 S/s (16-bit)
輸入類型 電壓 電壓
溫度
(熱電偶：K,J,E,T,N,R,S,B,W)
測量量程 電壓：5mV~10V/div 11量程 電壓：500mV~5V/div 9量程
熱電偶：10，50，100℃/div
(B：僅50和100℃/div)
最大輸入電壓 150V DC 100V DC
MR8903應變單元
輸入通道數 4ch
最高采樣速度 200 S/s (16-bit)
輸入類型 電壓
應變流量式轉換器
測量量程 電壓：50~1,000μV/div 5量程
應變：20~1,000 με/div 6量程
最大輸入電壓 DC 10V
MR8903 CAN單元
輸入通道數 可選High-speed CAN, low-speed CAN, single-wire CAN
最高采樣速度 16bit模擬15ch(支持17~32bit信號，2ch)
1bit邏輯 16ch
輸入類型 2 (port 1, port 2)
測量量程 120Ω，ON/OFF可切換
最大輸入電壓 手動發送，響應發送，程序發送
