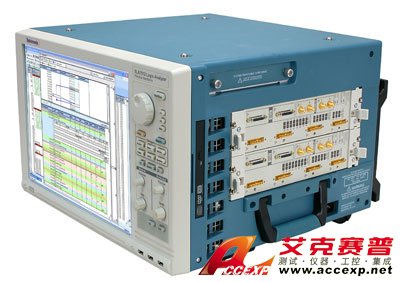

Tektronix TLA7SA08 邏輯協議分析儀
名稱：邏輯分析儀
品牌：
型號：
簡介：Tektronix TLA7SA08 邏輯協議分析儀縮短對測試系統設置重獲信心的時間 前面板LED 可顯示狀態信息，如鏈接速度、字符鎖定和鏈接活動情況 自動配置可將邏輯協議分析系統設置為準備好進行快速數據采集 Tektronix TLA7S...
申請服務
- 產品介紹
Tektronix TLA7SA08 邏輯協議分析儀縮短對測試系統設置重獲信心的時間
前面板LED 可顯示狀態信息，如鏈接速度、字符鎖定和鏈接活動情況
自動配置可將邏輯協議分析系統設置為準備好進行快速數據采集
Tektronix TLA7SA08 邏輯協議分析儀第1 代~ 第3 代(包括第3 代協議在內)的PCI Express 可以高達8.0 GT/s 的采集速率對x1~x16 鏈路寬度進行物理層分 析
綜合性的PCI Express 探測方案，包括中間總線、插槽內插器和焊接固定型探頭
Tektronix TLA7SA08 邏輯協議分析儀功能強大的觸發態機覆蓋各協議層
非侵入性探查：利用OpenEYE技術結合自動調諧均衡電路，允許對通道上的任意位置進行探查，并可確保用長度 達4in.的通道和兩個連接器對PCI Express系統中的數據進行準確捕捉。
ScopePHY 能將PCI Express 中間總線、插槽內插器或焊接固定型探頭中的任意一個快速連接到高性能示波器上，對物理層進行更為詳細的模擬查看。
不管是否處于電氣閑置期，FastSYNC 均可在鏈路進入/退出ASPM 電源狀態(如L0s)時對鏈路進行跟蹤
實時統計幫助觀察鏈路是否可用以及其性能狀態
Tektronix TLA7SA08 邏輯協議分析儀8 種狀態
8 個數據包識別程序
4 個字符序列識別程序
4 Counter/Timers
4 個計數器/ 定時器
有條件儲存
Tektronix TLA7SA08 邏輯協議分析儀行業內最深的8GB 存儲器/ 模塊 (16GB 內存，x16 鏈路寬度) 提高了同時捕捉錯誤以及導致錯誤的問題的可能性。
HW 加速搜索及數據顯示器可立即對數據進行查看，不管記錄長度是多長
信息密度可進行快速數據分析
事務窗口可查看數據包級及事務級的協議行為，中間穿插物理層活動。
概況摘要窗口 (Summary Profile Window) 可確定系統狀況并識別感興趣的模式，如誤碼、TLP、DLLP、命令集等。
系統級除錯的多總線可視性
分析整個系統與對單主機上單一顯示進行時間相關多總線分析的相互作用情況。例如，跟蹤PCI Express(串行總線)到DDR Memory (雙數據速率內存) 的內存存取
交叉觸發和公用全局時間標識使得可通過確切顯示任何給定瞬間一根總線相對于另一根總線所發生的情況來進行準確而有效的故障排除
應用
Tektronix TLA7SA08 邏輯協議分析儀從協議層到物理層的PCI Express 除錯
硅驗證
計算機系統驗證
嵌入式系統除錯和驗證
處理器/ 總線除錯和驗證
嵌入式軟件集成、除錯和驗證
PCI Express 3.0 對驗證工程師提出了新的挑戰。上市時間的壓力需要有一個能快速明確問題所在的解決方案。TLA7SA00系列邏輯協議分析儀模塊為PCI Express驗證提供了一種創新方法，可覆蓋從物理層到事務處理層的所有協議層。
縮短信息獲取時間，僅需幾秒就在16GB 的深存儲器中查看和搜索信息，同時，我們行業領先的硬件加速功能可使顯示快速更新。諸如自動瞄準、自動跟蹤、前面板LED 通道狀態等特征使得邏輯協議分析儀可自動對其自身進行接線，縮短用戶對測試系統樹立信心的所花的時間。此外，用FastSYNC 技術可很容易地處理與進入和退出電氣閑置及ASPM狀態(如L0s~L0)相關的令人難以捉摸的電源狀態異常現象，可確保不管是否處于電氣閑置期，都可用PCI Express FTS 命令集使邏輯協議分析儀快速重新同步。與其他解決方案相比，本方案所提供的該能力是獨特的，規定L0s~L0 重新同步時間只可超過很短的一個電氣閑置時間，即2 μs 或更短。
用改進后的信息密度，您可以迅速確定系統運行狀況，識別感興趣的碼型(誤碼、具體事務類型、命令集等)，并用概況摘要窗口進行統計。中間穿插有物理層活動的數據包級和事務級的協議行為可在創新的單個事務窗口查看。用獨特的列表窗口可進一步查看物理層的詳細情況，該窗口可按通路顯示字符級的數據包細節。此外，在波形窗口中，可以把各通路活動與高帶寬示波器的模擬波形關聯起來。硬件開發工程師、硬件/軟件集成工程師和嵌入式系統設計員都將受益于與泰克邏輯分析儀的緊密集成。這樣一來，就可在一個單顯示器上查看整個系統與時間相關多總線分析間的交互。交叉觸發和公用全局時間標識使得可通過確切顯示任何給定瞬間一根總線相對于另一根總線所發生的情況來進行準確而有效的故障排除。結合P67SA00系列探測解決方案，工程師可提供靈活的平臺可存取性可選方案。
PCI Express 的P67SA00 系列探頭
P67SA01SD －單差動輸入PCI Express 焊接固定型探頭，所示配有1P 適配器選件。
P67SA16S- x16 PCI Express 插槽內插器探頭(還有x8、x4、x1 插槽內插器探頭)
P67SA16－ x8 PCI Express中間總線探頭及附件(還有x4中間總線探頭)
P67UHDSMA - x2 PCI Express 探頭引線組將P67SA00 探頭連接到示波器上
P67SA00系列探頭為驗證工程師提供了一套綜合性的PCI Express探測解決方案，包括中間總線、插槽內插器和焊接固定型連接器。使用兩個連接器支持最長24英寸的PCI Express第三代通道，這些探頭可利用OpenEYE 技術提供了最小電氣負荷及最高信號保真度，配合有源均衡機制，以保證精確恢復閉合眼的數據。所有P67SA00 系列探頭均具有能圖解通道重組功能，提供了最大靈活性，適應獨特的電路板布局。有了ScopePHY，可用P67UHDSMA 探頭引線組將任意探頭連接器輸出端連接到示波器上，以便對PHY 層進行進一步了解。泰克提供的探頭和模塊S參數可對泰克示波器的DSP濾波器進行配置，在探頭尖顯示PCI Express 鏈路數據眼圖。
信息密度－ 覆蓋事務處理層到物理層的數據分析
概況摘要窗口
新型PCI Express 軟件有助于查看分層和富格式信息。協議信息可擴展或收縮，以按需要快速顯示或隱藏信息。概況摘要窗口可提供采集信息 (TLP、DLLP、命令集、誤碼和定制的已定義數據包) 中所含的所有協議元素的統計摘要。
事務窗口
概要統計包括了各種有用信息，如平均傳輸等待時間、傳輸的總字節數以及總線利用情況。創新的單個事務窗口有助于查看數據包級和事務級的協議行為，中間穿插物理層活動。事務處理拼接功能表明數據包參與了一次完整的事務處理或由于圖解錯誤而導致事務處理不完整。其他能力 (包括光標鎖定多個數據窗口、通過鳥瞰法確定整個采集中看到的數據的相對位置、流程控制信用跟蹤和數據包的顏色編碼) 增強了系統級除錯功能。
