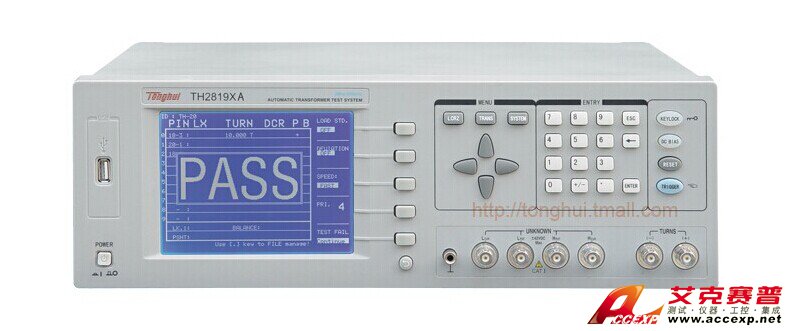

同惠TH2819XA變壓器綜合測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：同惠TH2819XA變壓器綜合測試儀是一種專用于各種電子變壓器品質檢驗的多功能、自動化的變壓器綜合參數測試系統。同惠TH2819XA變壓器綜合測試儀可提供20Hz-200kHz的測試頻率，變壓器掃瞄測試涵蓋了變壓器的各種低壓參數，包括電感L...
申請服務
- 產品介紹
同惠TH2819XA變壓器綜合測試儀是一種專用于各種電子變壓器品質檢驗的多功能、自動化的變壓器綜合參數測試系統。同惠TH2819XA變壓器綜合測試儀可提供20Hz-200kHz的測試頻率，變壓器掃瞄測試涵蓋了變壓器的各種低壓參數，包括電感L、漏感量Lk、圈數比Turn-ratio、直流電阻DCR、阻抗Z、線圈間容量C等主參數，品質因素Q、串聯等效電阻ESR、相位Ps等副參數，以及引腳短路檢查等。
同惠TH2819XA變壓器綜合測試儀的特點：
320×240點陣大型圖形LCD顯示
中英文可選操作界面
20Hz—200kHz測試頻率, 10mHz分辨率
30Ω,100Ω,10/CC,10/100四種不同信號源輸出阻抗模式
0.1 %的基本測量準確度
開路/短路/負載校準功能
10點列表掃描功能(僅TH2819XA)
標準RS232C接口、USB接口
選±10V（±100mA）及1A內部直流偏置源
同惠TH2819XA變壓器綜合測試儀的技術參數：
| TH2819XA | 變壓器掃描測試+LCR數字電橋 | ||
| TH2819XA LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR 匝比，相位，漏感 | ||
| 變壓器測試參數 | 匝比,圈數,相位,電感,電容,漏感,品質因數, 交流電阻, 直流電阻, 平衡,引腳短路 | ||
| 測試頻率 | 20 Hz－200 kHz, 分辨率: 10mHz | ||
| 測試電平 | 正常：5 mV－2V, 圈數測試：5 mV－10V 恒電平：10mV－1V, 分辨率：1mV , 精度：5% | ||
| 輸出阻抗 | Turn-Ratio | ≤2Vrms:10Ω、30Ω、100Ω>2Vrms:30Ω、100Ω | |
| 其它 | 4種阻抗模式可編程 | ||
| 基本準確度 | LCRZ，DCR：0.1% 匝比：0.5% | ||
| 圈數比顯示范圍 | 1∶0.01 - 100∶1 | ||
| DCR顯示范圍 | 1mΩ-99.9999MΩ | ||
| |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | ||
| |Y|, G, B | 0.00001µS — 99.9999 S | ||
| C | 0.00001 pF — 9.99999 F | ||
| L | 0.00001µH — 99.9999 kH | ||
| 顯示范圍 | D | 0.00001 — 9.99999 | |
| Q | 0.00001 — 99999.9 | ||
| θ (DEG) | -179.999° — 179.999° | ||
| θ (RAD) | -3.14159 — 3.14159 | ||
| Turn-Ratio | 1∶0.01—100∶1 | ||
| Δ% | -999.999% — 999.999% | ||
| 測量時間（≥1kHz） | 快速:32ms, 中速:90ms, 慢速:650ms | ||
| 等效電路 | 串聯，并聯 | ||
| 量程方式 | 自動，保持 | ||
| 觸發方式 | 內部，手動，外部 | ||
| 平均次數 | 1-255 | ||
| 校準功能 | 開路，短路，負載校準 | ||
| 內部直流偏置源 | 0V，1.5V，2V，準確度：1% | ||
| 比較器功能 | 10檔分選和檔計數功能（僅TH2819XA) | ||
| 存儲器 | 20組LCRZ儀器設定文件記憶 | ||
| 40組掃描設定文件記憶 | |||
| 接口 | RS232C接口、USB接口 | ||
| 工作溫度、濕度 | 0°C-40°C,≤90%RH | ||
| 電源要求 | 電壓 | 110V/220V ± 10% | |
| 頻率 | 50Hz/60Hz ± 5% | ||
| 功耗 | ≤80VA | ||
| 體積（WxHxD） | 400mmx132mmx385mm | ||
| 重量 | 約9.3kg |
同惠TH2819XA變壓器綜合測試儀掃描測試夾具
至變壓器引腳的完全四端測試方式
更好的簧片接觸性能和壽命
更低的分布電容，測試Inverter的效果更好
最多可編程20個引腳變壓器
PASS/FAIL LED指示及音量高低、長短控制
測量狀態及結果HANDLER接口輸出TH2819XA/TH2819XB
短路控制信號可內接
其他技術參數請聯系長沙艾克塞普儀器設備有限公司 電話：0731-84284278 傳真：0731-84284278-809
