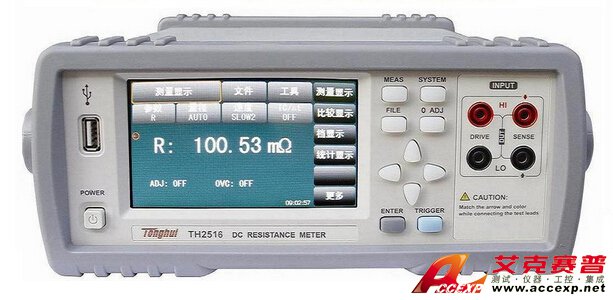

同惠 TH2516 直流低電阻測試儀
名稱：接地電阻測試儀
品牌：
型號：
簡介：同惠 TH2516 直流低電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝，帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的最高電阻測量精度及1u最小電阻分辨率在國內首屈一指，同惠 TH2516 ...
申請服務
- 產品介紹
同惠 TH2516 直流低電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝，帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷；0.05%的最高電阻測量精度及1uΩ最小電阻分辨率在國內首屈一指，同惠 TH2516 直流低電阻測試儀適用于繼電器接觸電阻、接插件接插電阻、導線電阻、印制板線路及焊孔電阻等；同惠 TH2516 直流低電阻測試儀溫度補償和溫度轉換功能免除環境溫度對測試工作的影響；失調電壓補償功能能夠有效消除被測件自身的電動勢以及接觸電勢差，很好地消除了熱電對被測元件接觸影響而引起的潛在誤差；同惠 TH2516 直流低電阻測試儀超高速的測試速度以及通過handler接口可以輸出3檔不同邊界的比較結果信號，便于生產線上的自動化操作。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2516 直流低電阻測試儀的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司www.bjdaisi.com.cn，聯系電話：0731-84284278 84284378。
同惠 TH2516 直流低電阻測試儀的性能特點:
■ 最高電阻精度： 0.05%
■ 溫度基本精度： 0.2℃
■ 電阻最小分辨率： 1uΩ
■ 具有低電阻測試模式，有效保護被測件
■ R，LPR，T等多種測試功能組合
■ 帶四線電阻式觸摸功能的24位色4.3英寸彩色液晶屏顯示
■ 液晶屏分辨率480×272
■ 溫度補償功能(TC)
■ 溫度轉換功能(Δt)
■ 最高采樣率約50次/秒
■ 失調電壓補償功能(OVC)
■ 用戶自校準功能(0 ADJ)
■ 同時輸出3檔檔比較結果（超限，合格以及訊響）
■ 統計功能，提供CpK，Cp等統計量
■ 30組儀器參數文件可供存儲和加載
■ 屏幕信息存儲于U盤
■ 數據保存功能方便測量結果的實時保存
■ 可通過USB HOST自動升級儀器操作軟件
■ 中英文可選操作界面
■ 靈活方便的文件操作系統
■ Handler接口用于實現聯機操作
■ RS232、USB HOST 、USB Device，可方便與PC進行數據通訊以及對儀器的遠程控制
同惠 TH2516 直流低電阻測試儀的技術參數：
| 產品型號 | TH2516 | |||
| 顯示器 | 24位色；分辨率為480 X 272的彩色TFT LCD顯示器 帶觸屏功能 | |||
| 讀數位數 | 4 ½ 位 | |||
| 電阻測量 | ||||
| 測量范圍 | 1μΩ-2MΩ | |||
| 電阻量程 | 電流 | 分辨率 | 準確度Rd%+字 | 溫度系數 |
| 20 mΩ | 1A | 1μΩ | 0.100+3 | 100ppm |
| 200mΩ | 100mA | 10μΩ | 0.05+2 | 50ppm |
| 2Ω | ||||
| 20Ω | 10mA | 1mΩ | ||
| 200Ω | 1mA | 10mΩ | ||
| 2kΩ | 100μA | 100mΩ | ||
| 20kΩ | ||||
| 200kΩ | 10μA | 10Ω | ||
| 2MΩ | 1μA | 100Ω | 0.2+2 | |
| 測量功能 | ||||
| 電阻測量時間 | FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms以上為DISPLAY OFF，當DISPLAY ON 另加20ms。 | |||
| 溫度測量時間 | 100 ± 10ms | |||
| 測試端配置 | 四端 | |||
| 測量平均設置 | 1-255 | |||
| 清“0” | √ | |||
| 量程切換 | 自動、手動 | |||
| 觸發方式 | 內部、手動、外部、總線 | |||
| 電源頻率選擇 | √ （避免電源噪聲干擾） | |||
| 測量設置參數保存 | 30組 | |||
| 低電壓測量 | 開路電壓：≤ 40mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ | |||
| 熱電勢消除 | √ | |||
| 統計功能 | 平均值、最大值、最小值、總標準偏差、采樣標準偏差、工程能力指數（分散性Cp、偏向性CpK） | |||
| Beep工作狀態 | 比較器、按鍵 | |||
| 按鍵鎖定 | √ | |||
| 溫度測量 | ||||
| 溫度測量1 | -10.0℃--99.9℃ 傳感器：PT500 | |||
| 溫度測量2 | 模擬輸入：0V--2V 顯示：-99.9℃ -- 999.9℃ | |||
| 溫度補償功能 | √（ 電阻測量值轉換為設定溫度時的阻值） | |||
| 溫度轉換功能 | √（ 由加溫前后電阻測試值獲得溫升） | |||
| 比較判別 | ||||
| 比較器 | 信號輸出 | HI/IN/LO | ||
| 訊響 | 鳴叫模式：OFF，IN，HI/LO | |||
| 極限設置方式 | 絕對值上/下限，百分比上下限+標稱值 | |||
| 分選 | 3檔，絕對值/百分比 | |||
| 外觸發延遲時間 | 自動：由量程、低電壓模式ON/OFF、OVC(失調電壓補償)ON/OFF決定手動：0.000--9.999s | |||
| 外輸入觸發 | 上升沿/下降沿可選 | |||
| 接口 | ||||
| 接口配置 | USB DEVICE、USB H OST、RS232C、HANDLER | |||
| 一般技術指標 | ||||
| 溫度、濕度 | 0℃ -- 40℃，≤ 90%RH | |||
| 保證精度溫度 濕度 | 23±5℃ ≤80%RH | |||
| 供電電源 | 電壓 | 90--125V , 190--250V | ||
| 頻率 | 50Hz/60Hz | |||
| 功耗 | 30 VA | |||
| 尺寸 | 215mm×87mm×335mm（凈尺寸）235mm×105mm×360mm（加護套后） | |||
| 重量 | 約3.6kg | |||
