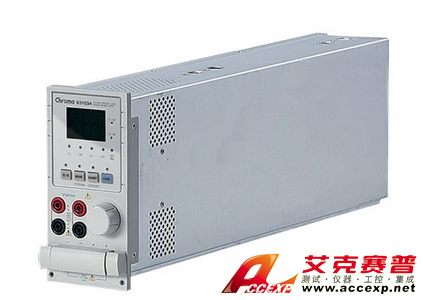

中茂 Chroma 63113A 直流電子負載
名稱：電子負載
品牌：
型號：
簡介：中茂 Chroma 63113A 可編程直流電子負載主要應用于多路或單路輸出的AC/DC電源、多路或單路的 DC/DC輸出變換器、充電器及電源類電子元件性能測試，中茂 Chroma 63113A 可編程直流電子負載對工程師在設計研發、生產線...
申請服務
- 產品介紹
中茂 Chroma 63113A 直流電子負載獨家新創了一個新的操作模式—LED模式，來模擬LED。使用者僅需透過設定LED driver的輸出電壓、電流，即可模擬LED的拉載特性。還可設定LED的操作點阻抗及高頻阻抗，讓拉載電流及高頻連波與更趨近于真實LED。對于PWM調光(Dimming)測試，中茂 Chroma 63113A 直流電子負載的全新設計中，亦增加了頻寬，讓使用者亦可透過電子負載完成動態調光測試。以下是長沙艾克塞普儀器設備有限公司為您介紹中茂 Chroma 63113A 直流電子負載的技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司www.bjdaisi.com.cn，聯系電話：0731-84284278 84284378。
中茂 Chroma 63113A 直流電子負載的主要特色：
獨特的LED模式，可供LED driver測試
可編程的LED操作點阻抗(Rd)
可編程的內部阻抗(Rr)，可應用于模擬LED的漣波電流
快速響應，可供PWM調光測試
一機框最多可達8個通道
二段式16位高精密電壓/電流量測線路
保護功能：過電壓、過電流、過功率、過溫度保護
LED driver為電流源，因此有一可輸出的電壓范圍及一固定的輸出電流。在LED driver的測試上，一般常使用的方式有下列幾種：
使用真實電阻當負載。
使用傳統電子負載操作于定電阻(CR)模式或定電壓(CV)模式。
使用真實LED串聯當負載。/OL>
但是這些測試方式都有其缺點，無法完全適合LED driver的測試需求。
由LED的V-I特性曲線中，可知LED有一順向偏壓VF及一導通電阻(Rd)。當以真實電阻為負載，其V-I特型是一直線，并無法模擬LED的特性。尤其當LED driver開機電壓上升時，電流波形不同，可能會無法開機。而傳統電子負載的CR及CV模式，都是以穩態時的LED操作點為設定值，對開關機或PWM調光動態的特性，無法模擬，也可能導致LED driver產生不正常的動作或保護。而若以LED來當負載，雖能完全測試LED driver。但卻有LED老化問題，及LED driver不同的輸出電壓測試上，需串聯不同顆數的LED，如此將會造成測試上與生產上的不便。
中茂 Chroma 63113A 直流電子負載的選型：
chroma63113ALED 仿真負載 500V/2A/100Wx2 channels
chroma63113ALED 仿真負載 300V/20A/300W
chroma6312A雙負載模塊外框
chroma6314A四個負載模塊外框
A6310006314A與chroma6312A用GPIB控制適配卡
A6310036314A與chroma6312A用GPIB控制適配卡
