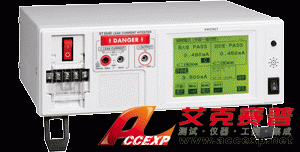

日本日置 HIOKI ST5540、ST5541泄漏電流測試儀
名稱：漏電測試儀
品牌：
型號：
簡介：HIOKI發售了泄漏測試儀ST5540和ST5541。兩款產品可測量符合國際標準的泄漏電流。適用于從醫用電氣設備到一般電子設備等廣泛領域的試驗中。 ■ 為何需要泄漏電流試驗？ 雖然一般電子設備采用防止使用者觸電的絕緣設計，但是長時間的使用后...
- 產品介紹
HIOKI發售了泄漏測試儀ST5540和ST5541。兩款產品可測量符合國際標準的泄漏電流。適用于從醫用電氣設備到一般電子設備等廣泛領域的試驗中。
■ 為何需要泄漏電流試驗？
雖然一般電子設備采用防止使用者觸電的絕緣設計，但是長時間的使用后，由于設備的劣化，有時會發生設備泄漏電流的情況。這種泄漏電流是對人體非常有害的。特別是醫用電氣設備若發生泄漏電流的話，則導致無意識的患者將長時間的觸電，并對身體造成較大的傷害。
因此，現在必須按照國際標準做固定的泄漏電流試驗，而ST5540和ST5541可用于這些試驗中。
■ ST5540、ST5541的特征
1.ST5540可用于醫用電氣設備和一般電子設備的所有標準試驗
雖然含醫療設備在內的一般電子設備采用防止使用者觸電的絕緣設計，但是時間過久可能會導致絕緣劣化。ST5540系列符合檢測劣化情況的標準，可用于泄漏電流試驗。（醫療設備可使用ST5540）
2.測量方法的變更縮短作業時間
原來機型（泄漏電流測試儀3156）用于特定標準試驗時，需要切斷被測設備的電源。而ST5540可以在不切斷電源的情況下進行試驗，從而縮短了作業時間。
3.最大到額定電流20A，擴大了適用范圍
滿足了需要現場使用的客戶的要求，讓新產品的最大額定電流可達20A（原來機型15A）。由于可適應更大的電流，因此能用于生產設備和家電等新產品的泄漏電流試驗中。而且，電壓可達240V（最大264V）
4.符合國際標準IEC60601-1：2005
原來機型不符合該標準，而ST5540符合國際標準IEC60601-1：2005 3rd。這樣，可測量0.1Hz~1MHz的泄漏電流。
■ 主要參數
測試電流
DC/AC/AC+DC/AC峰值
允許測試電流
最大50mA（DC/AC/AC+DC模式）
最大75mA（AC峰值模式）
測量量程
DC/AC/AC+DC模式：50μA/500μA/5mA/50mA
AC峰值模式：500μA/1mA/10mA/75mA
體積
約320W×110H×253Dmm
重量
約4.5kg
■ 測量精度
測量模式：AC/AC+DC
量程
精度保證范圍
分辨率
精度
0.1Hz≦f﹤15Hz（※1）
DC≦f﹤100kHz
100kHz≦f﹤1MHz
50.00mA
4mA~
10μA
±（4.0%rdg+10dgt）
±（2.0%rdg+6dgt）
±（2.0%rdg+10dgt）
5.000mA
400μA~
1μA
500.0μA
40μA~
0.1μA
50.00μA
4μA~
0.01μA
±4.0%f.s.
±2.0%f.s.
±2.0%f.s.
※1：僅ST5540
●測量模式：AC峰值
量程
精度保證范圍
分辨率
精度
15Hz≦f﹤10kHz
10kHz≦f﹤100kHz
100kHz≦f﹤1MHz
75.0mA
8mA~
100μA
±（2.0%rdg+6dgt）
±5.0%rdg
±15.0%rdg
10.00mA
0.8mA~
10μA
1.000μA
100μA~
1μA
±2.5%f.s.
500.0μA
40μA~
0.1μA
±4.0%f.s.
●測量模式：DC
量程
精度保證范圍
分辨率
精度
50.00mA
4mA~
10μA
±（2.0%rdg+6dgt）
5.000mA
400μA~
1μA
500.0μA
40μA~
0.1μA
50.00μA
4μA
0.01μA
±2.0%f.s.
● 電壓監測精度
量程
精度保證范圍
分辨率
精度
300.0V
85V~
0.1V
±（5%rdg+10dgt）
● 電流監測模式精度（測量方式：平均值響應、有效值換算）
量程
精度保證范圍
分辨率
精度
20A
0.5A~
0.1A
±（2%rdg+5dgt）
■ 適合標準
ST5540符合以下標準。
1.國際標準
IEC60601-1：2005 3rd(Medical electrical equipment – Part 1: General requirements for basic safety and essential performance)
2.日本標準
JIS T 1001：1992、JIS T1002：1992“醫用電氣設備的安全通則、安全性試驗方法通則”
JIS T 0601-1：1999“醫用電氣設備：安全相關的一般要求事項”
