Fluke 5320A 多功能電氣安全校準器
名稱：過程校準儀
品牌：
型號：
簡介：Fluke 5320A 多功能電氣安全校準器以單臺儀器的形式取代了電阻器、十進制電阻箱和其它自制的校準解決方案。它內部裝有精密高壓電阻器、大電流電阻器、精密測試儀器和精密分壓器、高壓探頭等附件，可以校準絕緣電阻測試儀、接地電阻測試儀、泄漏電...
申請服務
- 產品介紹
Fluke 5320A 多功能電氣安全校準器以單臺儀器的形式取代了電阻器、十進制電阻箱和其它自制的校準解決方案。它內部裝有精密高壓電阻器、大電流電阻器、精密測試儀器和精密分壓器、高壓探頭等附件，可以校準絕緣電阻測試儀、接地電阻測試儀、泄漏電流測試儀、耐電壓測試儀、接地導通電阻測試儀等常規電氣安全測試儀器。還可以校準目前新出現的電氣安全測試儀器，比如，線路/環路阻抗測試儀，漏電保護器測試儀、醫療儀器電氣安全測試儀、電氣安裝測試儀等。5320A為電氣安全校準提供了更好的測試不確定度。
Fluke 5320A多功能電氣安全測試儀校準器是一款精密、靈活的儀器，使用戶可以高效率地校準各種類型和型號的電氣安全測試儀。 利用一臺而非多臺儀器，可以釋放寶貴的工作空間，并簡化電氣安全測試儀的校準過程。

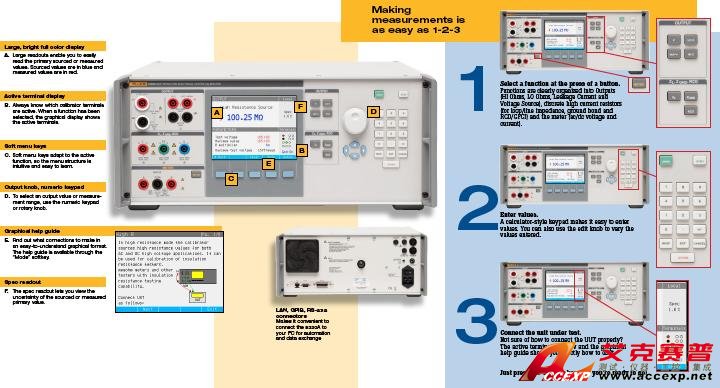

您會發現5320A非常容易使用。寬大、明亮的全彩色顯示屏顯示清晰，并能夠以易于理解的圖形化方式顯示在測試時哪些測量端鈕是起作用的。連接端鈕提示，接線簡單；密閉式接線插孔，安全可靠；警告提示，保證正確操作。儀器內置了圖形并茂的“幫助指南”， 可以選擇中文說明，在需要的時候可以提供測試說明、連接圖以及注意事項等多項幫助。5320A覆蓋多種安規測試儀的檢定；結構緊湊，攜帶方便；非常適合現場計量校準。
5320A 上的IEEE-488、RS-232 和LAN接口提供了方便的標準系統連接性。
為了進一步提高效率，可以利用 MET/CAL?自動校準和計量管理軟件實現電氣安全測試儀器校準自動化。MET/ CAL 是一套完備的、可裁剪的、經濟的解決方案。MET/CAL 軟件已經成為自動化校準過程和管理校準實驗室資產的行業標準。
| 高壓電阻（校準絕緣電阻測試儀） | |||
| 量程 | 分辨力 |
最大電壓峰值 (交流+直流) |
年指標 (tcal ±5℃) |
| 10.000 kΩ～10.000 GΩ | 1 Ω ~ 100kΩ | 55 ~ 1575 V | 0.2 ~ 1.0% |
| 350.0 MΩ～10.000 TΩ (用倍乘器） | 100kΩ ~ 100MΩ | 10kVp | 1.0 ~ 3.0%+被乘電阻指標 |
| 100 GΩ | 單支電阻 | 1575 V | 3.0% |
| 低壓電阻（校準接地電阻測試儀和通斷測試儀） | ||||
| 量程 | 分辨力 | 最大交直流電流 |
2線技術指標 ( tcal ±5℃) |
4線技術指標 (tcal ±5℃) |
| 100mΩ～199.9Ω | 0.1~100mΩ | 100~400mA | 0.2~0.3 % + 25mΩ | 0.2~0.3 % + 10 mΩ |
| 200Ω～10 kΩ | 1 Ω~10Ω | 5~45mA | 0.20% | 0.20% |
| 16支大電流分離電阻（校準接地導通電阻測試儀和環路/線路阻抗測試儀） | |||||
| 標稱電阻值 | 相對于標稱值偏移 | 校準不確定度 |
最大測試電流 （交流或直流） |
最大短期測試電 （交流或直流） |
測試電流不確定度 |
| 25mΩ~1.8KΩ | 10~50 % | ±1mΩ~±10 Ω | 0.025~30 A | 0.15~40 A | 1.5%+(2~700)mA |
| 4 1/2位交直流電壓表 (DC~2kHz) | ||
| 量程 | 年指標（%讀數 + mV） | 分辨力 |
| 10 V | 0.15 + 5 | 1 mV |
| 100 V | 0.20 + 50 | 10 mV |
| 1100 V | 0.20 + 550 | 100 mV |
| 4 1/2位交直流電流表 (DC~400Hz) | ||
| 量程 | 年指標（%讀數 + mA） | 分辨力 |
| 300mA | 0.15 + 0.15 | 0.1mA |
| 3A | 0.15 + 1.5 | 1mA |
| 30A | 0.30 + 15 | 10mA |
| 泄漏電流源 (DC-400Hz) | |||
| 量程 | 分辨力 | 年指標 | 測試電壓 |
| 0.1~30mA | 10μA | 0.3%讀數+2μA | 10~250V |
| 漏電保護斷路器測試 (RCD/GFCI) | |||
| 跳閘電流 | 分辨力 | 年指標 | 串聯電阻 |
| 3~3000 mA | 1~100μA | 1~5% | 0.025~1800Ω |
| 跳閘時間 | |||
| 10~5000 ms | 0.25 ms | 0.025~1800Ω | |
| 電壓校準器（僅限5320A/VLC） | |||||||
| 交流電壓范圍 | 分辨力 |
年指標 (%讀數+mV) |
最大負荷電流 | 直流電壓范圍 | 分辨力 |
年指標 (%讀數+mV) |
最大負荷電流 |
| 3~29.99V | 1mV | 0.1+9 | 500mA | 3~29.99V | 1mV | 0.1+9 | 2mA |
| 30~99.99V | 10mV | 0.1+30 | 300mA | 30~149.9V | 10mV | 0.1+45 | 3mA |
| 100~299.99V | 100mV | 0.1+90 | 150mA | 150~600V | 100mV | 0.1+180 | 5mA |
| 300~600V | 100mV | 0.1+180 | 50mA | ||||
| 5320A-LOAD負載電阻 | |||
| 標稱值 | 最大電壓 | 最大功率 | 最長持續時間 |
| 10 kΩ~5500 MΩ | 5500V | 140 W | 3分鐘 |
10kV 適配器
范圍：0～10kV 直流/交流峰值
不確定度：0.3% 讀數 + 5V，直流；
0.5% 讀數 + 10V，交流（50/60 Hz）
80k-40高壓探頭
范圍：0～40kV 直流/交流峰值
不確定度：0.5% 讀數 + 10V，直流；
0.5% 讀數 + 10V，交流（50/60 Hz）
| 型號 | 說明 |
| 5320A | 多功能電氣安全校準器 |
| 5320A/40 | 包括40 kV 探頭的電氣安全校準器 |
| 5320A/VLC | 包括600 V電壓源/有源環路補償器的校準器 |
| 5320A/VLC/40 | 包括600 V 電壓源/有源環路補償器和40kV探頭的電氣安全校準器 |
| 注：所有型號都包括10 kV分壓器/電阻倍乘器適配器 | |
| 可選附件 | 說明 |
| 5320A-LOAD | 耐壓測試電流負載 |
| 5320CASE | 堅固的運輸箱 |
| Y5320 | 機架安裝套件（滑軌） |
| 軟件 | 說明 |
| MET/CAL LITE | 專用型自動校準和計量管理軟件 |
