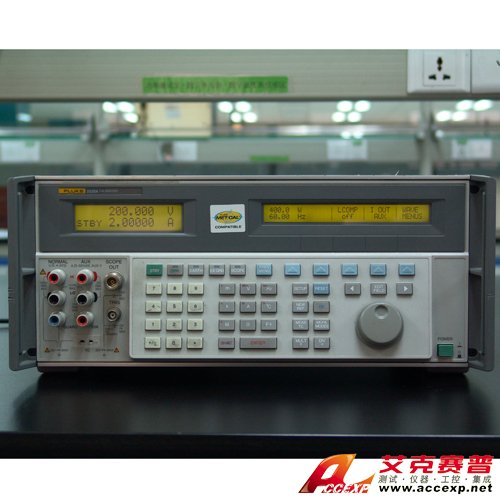

FLUKE 5500A 多功能校準器
名稱：過程校準儀
品牌：
型號：
簡介：FLUKE 5500A多產品校準器是在5500A功能的基礎上，將其工作負荷的范圍進一步擴展而制作成的。FLUKE 5520A提高了準確度、擴展了量程、并增加了更多的功能。新增加的功能包括交、直流電流可達20A、能夠測量壓力以及具有校準5 1...
申請服務
- 產品介紹
FLUKE 5500A多產品校準器能夠校準數字式和模擬式多用表、溫度計（熱偶及RTD）、手持式功率表、數據采集器、電流鉗、各種類型的記錄儀、面板表、過程校準器、功率諧波分析儀以及很多其它類似的測量工具。
FLUKE 5500A多產品校準器是在5500A功能的基礎上，將其工作負荷的范圍進一步擴展而制作成的。5520A提高了準確度、擴展了量程、并增加了更多的功能。新增加的功能包括交、直流電流可達20A、能夠測量壓力以及具有校準5 1/2位和6 1/2位數字多用表的能力。這就意味著5520A實際上能夠覆蓋您的大部分高性能的工作負荷。
FLUKE 5500A多產品校準器選件和附件提供了極大的靈活性
5500A和5520A配有幾種選件，能夠提供完全的校準方案。這包括：
FLUKE 5500A多產品校準器校準300MHz、600MHz或1.1GHz示波器的選件。
MET/CAL 校準和編制文件的軟件工具，可以幫助您實現校準工作的自動化，并能夠收集和報告校準的結果。

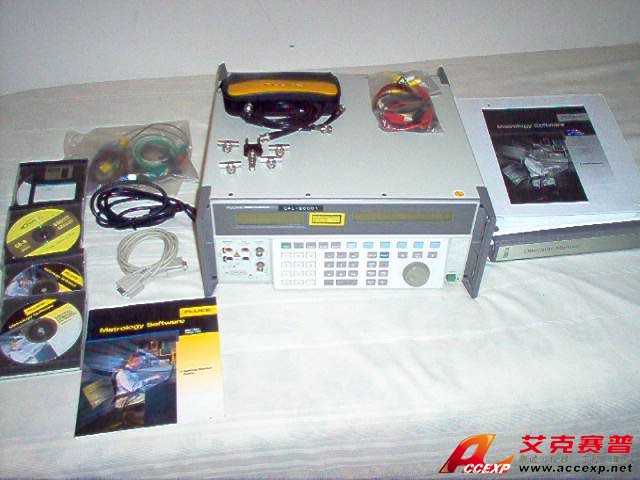

引線附件、校準鉗型表的線圈、與5520A配用的700系列模塊以及代輪的運輸箱等。這些附件使您能夠連接各式各樣的儀器，測量溫度和壓力，以及校準鉗型表，貯存和運輸校準器。
FLUKE 5500A多產品校準器操作簡單，易于使用
5500A和5520A 5500A/5520A 不僅可以幫助您完成校準工作，而且非常輕松，方便，自如。儀器按照使用人員的自然操作習慣進行了設計。減少了翻看手冊的需要。 對大部分的操作都自然地從左至右，不會有感覺不便的移動。大部分功能只需少數按鍵就可完成。計算器式的按鍵方便輸入參數，帶背景燈的明亮的LCD顯示屏保證任何角度和照明條件都可清晰閱讀。MULT(乘)和DIV(除)鍵可以使當前的輸出設置值乘10或除10，或量程按1-2-5 步長變化。該按鍵使操作更加方便。Spec(指標)菜單使您立即獲得當前值的不確定度。
FLUKE 5500A多產品校準器配用MET/CAL或者5500/CAL實現校準自動化和計量管理文件化
按照ISO 17025等各種質量控制標準的要求，您不僅僅要進行測量，而且還有很多校準管理工作要做，您還要滿足各種文件編制、控制及報告的要求。
| 功能 | 范圍 | 最優的1年技術指標 |
| ±(ppm輸出+ppm量程) | ||
| FLUKE 5500A多產品校準器 | ||
| 直流電壓 | 0到±1020V | 50+1.5 |
| 直流電流 | 0到±11A | 100+7.6 |
| 電阻 | 0到329.999MΩ | 90+18 |
| 交流電壓 | 1mV到1020V，10Hz到500kHz，正弦波 | 300+18 |
| 交流電流 | 29μA到11A，10Hz到10kHz，正弦波 | 900+91 |
| 電容 | 0.33nF到1.1mF | 0.25%+0.091% |
| 熱偶源和熱偶測量 | -250℃ 到+2316℃，（11種類型） | 0.14℃ |
| RTD源 | -200℃ 到+630℃，（8種類型） | 0.03℃ |
| 直流功率 | 109μW到11kW | 0.0008 |
| 交流功率 | 109μW到11kW，45-65Hz，PF=1 | 0.0015 |
| 相位 | 0 到±179.99°，10Hz到10kHz | 0.15° |
| 頻率 | 0.01Hz到2.0MHz | 25ppm |
| FLUKE 5520A高性能多產品校準器 | ||
| 直流電壓 | 0到±1020V | 11+0.9 |
| 直流電流 | 0到±20.5A | 100+7.6 |
| 電阻 | 0到1100MΩ | 28+1.8 |
| 交流電壓 | 1mV到1020V，10Hz到500kHz，正弦波 | 150+18 |
| 交流電流 | 29mA到20.5A，10Hz到30kHz，正弦波 | 400+61 |
| 電容 | 0.19nF到110mF | 0.25%+0.091% |
| 熱偶源和熱偶測量 | -250℃ 到+2316℃，（11種類型） | 0.14℃ |
| RTD源 | -200℃ 到+630℃，（8種類型） | 0.03℃ |
| 直流功率 | 10.9μW到20.5kW | 0.00022 |
| 交流功率 | 10.9μW到20.5kW，45-65Hz，PF=1 | 0.0008 |
| 相位 | 0 到±179.99°，10Hz到30kHz | 0.1° |
| 頻率 | 0.01Hz到2.0MHz | 2.5ppm |
| FLUKE 5520A用的5520A-SC1100示波器校準選件 | ||
| 直流電壓 | 0到±6.6V（50Ω） | 0.25%+40μV |
| 0到±130V（1MΩ） | 0.05%+40μV | |
| 交流電壓（方波） | ±1mV到±6.6V p-p（50Ω） | 0.25%+40μV |
| ±1mV到±130V p-p（1MΩ） | 0.1%+40μV | |
| 快沿 | 4mV到2.5V p-p（50Ω） | 上升時間：<300ps |
| 穩幅正弦波 | 50kHz到1.1GHz | 平坦度：1.5%+100μV |
| 時標 | 5s到2ns；尖峰、方波、20%脈沖、正弦波 | 2.5ppm |
| 波形發生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 脈沖發生器 | 幅度：10mV到2.5V | 5% |
| 寬度：4ns到500ns | 2.5ppm | |
| 周期：20ms到200ns | ||
| 視頻信號觸發 | NTSC，SECAM，PAL， PAL-M | |
| 輸入阻抗測量 | 40W到1.5 MΩ | 0.10% |
| 5pF到50pF | 5% | |
| 過載測量 | 5V到9V（DC或AC方波），5到60s | |
| FLUKE 5500A和5520A用的5500A-SC600示波器校準選件 | ||
| 直流電壓 | 0到±6.6V（50Ω） | 0.25%+40μV |
| 0到±130V（1MΩ） | 0.05%+40μV | |
| 交流電壓（方波） | ±1mV到±6.6V p-p（50Ω） | 0.25%+40μV |
| ±1mV到±130V p-p（1MΩ） | 0.1%+40μV | |
| 快沿 | 4mV到2.5V p-p（50Ω） | 上升時間：<300ps |
| 穩幅正弦波 | 50kHz到600MHz | 平坦度1.5%+100μV |
| 時標 | 5s到2ns；尖峰，方波，20%脈沖，正弦波 | 2.5ppm |
| 波形發生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 10Hz到100kHz；方波，正弦波，三角波 | ||
| 脈沖發生器 | 幅度：10mV到2.5V | 5% |
| 寬度：4ns到500ns | 2.5ppm | |
| 周期：20ms到200ns | 上升沿/下降沿 <1ns | |
| 視頻信號觸發 | NTSC，SECAM，PAL， PAL-M | |
| 輸入阻抗測量 | 40W到1.5 MΩ | 0.10% |
| 5pF到50pF | 5% | |
| 過載測量 | 5V到9V（DC或AC方波），5到60s | |
| FLUKE 5500A和5520A用的5500A-SC300示波器校準選件 | ||
| 直流電壓 | 0到±2.2V（50W） | 0.25%+100μV |
| 交流電壓（方波） | 1.8mV到2.2V p-p（50Ω） | 0.25%+100μV |
| 1.8mV到105V p-p（1MΩ） | ||
| 快沿 | 4.5mV到2.75V p-p（50Ω） | 上升時間：≤400ps |
| 穩幅正弦波 | 50kHz到300MHz | 平坦度：1.5%+100μV |
| 時標 | 5s到2ns；脈沖鋸齒波，正弦波 | 25ppm |
| 波形發生器 | 1.8mV到55V p-p（1MΩ） | 3%+100μV |
| 1.8mV到2.5V p-p（50Ω） | ||
| 10Hz到100kHz；方波，正弦波，三角波 | ||
FLUKE 5500A 多功能校準器訂貨信息：
| 型號 | 說明 |
| FLUKE 5500A | 多產品校準器 |
| FLUKE 5520A | 高性能多產品校準器 |
| FLUKE 5500A/3 | 帶300MHz示波器校準選件的多產品校準器 |
| FLUKE 5520A/3 | 帶300MHz示波器校準選件的高性能多產品校準器 |
| FLUKE 5500A/6 | 帶600MHz示波器校準選件的多產品校準器 |
| FLUKE 5520A/6 | 帶600MHz示波器校準選件的高性能多產品校準器 |
| FLUKE 5520A/1GHz | 帶1.1 GHz示波器校準選件的高性能多產品校準器 |
| FLUKE 5520A-PQ | 帶電能質量分析校準選件的高性能多產品校準器 |
| 可選附件 | 說明 |
| 5500A/LEADS | 綜合測試線套件 |
| 5500A/COIL | 50匝線圈 |
| 5800A-7004K | 示波器校準用附件一套 |
| 5500A/CASE | 帶輪的運輸箱 |
| 5725A | 放大器（只適用于5500A） |
| 5500A/HNDL | 側手把 |
| Y5537 | 上機架套件 |
| 軟件 | 說明 |
| MET/CAL | 自動校準和計量管理軟件 |
| 5500/CAL | 經濟型自動校準和計量管理軟件 |
| MET/CAL LITE | 專用型自動校準和計量管理軟件 |
