FLUKE 5522A 多功能產品校準器
名稱：過程校準儀
品牌：
型號：
簡介：FLUKE 5522A 多功能產品校準器可校準多種電力電子測量測試儀器，FLUKE 5522A多功能產品校準器是5520A多產品校準器的最新升級產品，涵蓋了5520A的所有校準功能。包括： 直至6.5位的手持式和臺式數字多用表和模擬針表 ...
申請服務
- 產品介紹

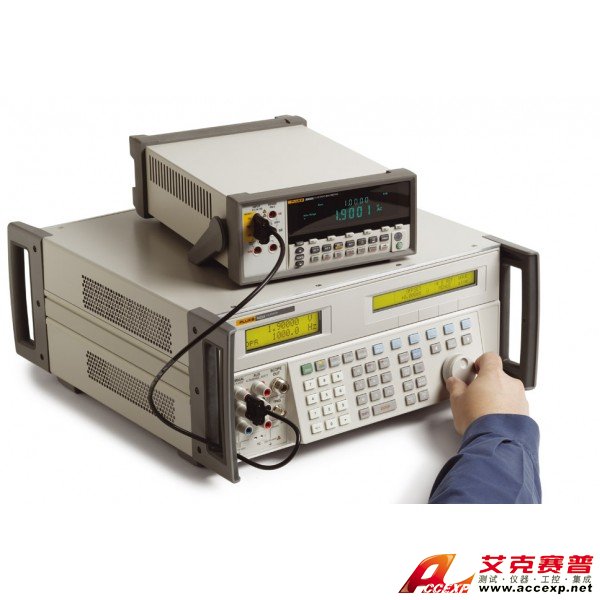

FLUKE 5522A 多功能產品校準器可校準多種電力電子測量測試儀器，FLUKE 5522A多功能產品校準器是5520A多產品校準器的最新升級產品，涵蓋了5520A的所有校準功能。包括：
支持6.5位的手持式和臺式數字多用表和模擬針表；
電流鉗表和鉗型功率表；
熱電偶和熱電阻溫度表；
過程校準器；
數據記錄儀；
紙帶式或圖表記錄儀；
功率表；
功率分析儀；
面板表；
圖形萬用表；
電能質量分析儀(使用選件)；
模擬/數字式示波器(600 MHz或1.1 GHz)(選件)。

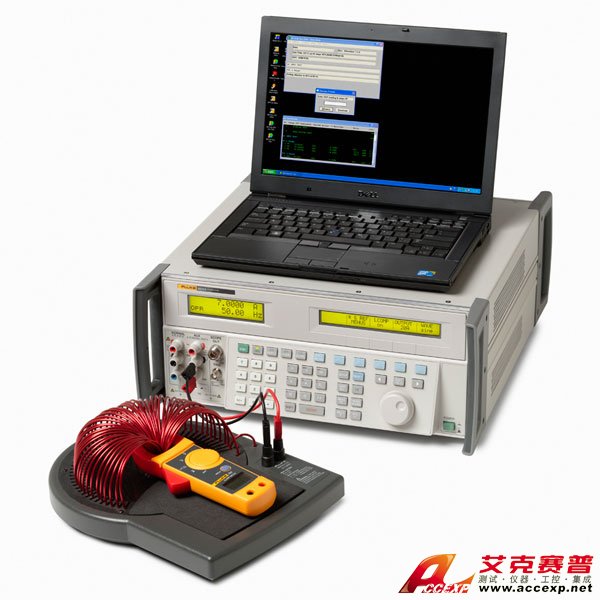

FLUKE 5522A可覆蓋多種校準對象，多種保護措施可保護其免受損壞，運輸更簡單，非常適用于現場或移動校準。使用MET/CAL Plus校準管理軟件可實現5522A的完全自動化。
是計量專業人士的理想選擇?？蓾M足多種不同類型測量設備的校準要求，是一種高回報的投資。FLUKE 5522A可輸出直流電壓和電流、多種波形或帶諧波的交流電壓和電流、兩路同步電壓輸出或電流輸出，直流功率和帶有相位控制的交流功率，還有電阻、電容、模擬熱電偶和模擬熱電阻。
5522A還可以利用29種Fluke 700系列壓力模塊測量壓力。
5522A還有兩個示波器校準選件，可校準最高達600 MHz或1.1 GHz帶寬的示波器。 5520A-PQ電能質量分析儀校準選件使得5522A能夠根據IEC標準和其它監管機構的要求來校準電能質量分析儀器。
| 功能 | 說明 |
| 直流電壓 | 0至± 1020 V |
| 直流電流 | 0至 20.5 A |
| 交流電壓 | 1 mV至1020 V， 10 Hz至500 kHz |
| 電壓/頻率 | 1000 V@ 10 kHz/330 V@100 kHz |
| 交流電流 | 29 μA 至 20.5 A，10 Hz 至 30 kHz |
| 波形 | 正弦波、方波、三角波、截頂正弦波 |
| 電阻 | 0 Ω 至 1100 MΩ |
| 電容 | 220 pF 至 110 mF |
| 功率(虛負載) | 20.9 kW |
| 相位控制 | 0.01° |
| 熱電偶(輸出和測量溫度) | B、C、E、J、K L N R、S、T、U型，10 μV/°C |
| 熱電阻RTD(輸出溫度) | Pt 385-100 Ω、Pt 3926-100 Ω Pt 3916-100 Ω、Pt 385-200 Ω、Pt 385-500 Ω、Pt 385 1000 Ω、PtNi 385-120 Ω (Ni120)、Cu 427 10 Ω |
| 接口 | RS-232、IEEE 488 |
| 鎖相 | 有 |
| 頻率不確定度 | < 2.5 ppm |
| 外部頻率參考(10 MHz) | 有 |
| 示波器校準(選件) | 5 mV 至 5.5 Vpp(最大)穩幅正弦波；50 kHz 至 600 MHz和3.5 Vpp(最大) 至 1100 MHz頻率范圍；上升沿時間< 300ps，多種觸發功能，直流、方波和時標不確定度。 |
| 電能質量分析儀校準(選件) | 模擬輸出合成諧波、閃變、驟升驟降 |
| 型號 | 說明 |
| 5522A | 超級多產品校準器 |
| 5522A/6 | 超級多產品校準器，含600 MHz示波器校準選件 |
| 5522A/1GHZ | 超級多產品校準器，含1100 MHz示波器校準選件 |
| 5522A-PQ | 超級多產品校準器，含電能質量分析儀校準選件 |
| 5522A-PQ/6 | 超級多產品校準器，含電能質量分析儀校準選件和600 MHz示波器校準選件 |
| 5522A-PQ/1GHZ | 超級多產品校準器，含電能質量分析儀校準選件和1100 MHz示波器校準選件 |
| 附件 | 說明 |
| 5522A/ CARRY CASE | 堅固的運輸箱，帶可拆卸的前/后蓋板 |
| 55XX/CASE | 帶輪子的運輸箱 |
| 5520A-525A/ LEADS | 熱電偶和測試線組件 |
| 5500A/COIL | 50匝線圈 |
| 5500A/HNDL | 側把手 |
| Y5537 Rack | 上機架套件 |
| Fluke-700Pxx | 壓力模塊系列 |
| 軟件 | 說明 |
| MET/CAL | MET/CAL Plus自動校準和計量管理軟件 |
