FLUKE DTX-1800 CH 線纜認證分析測試儀
名稱：線纜認證測試儀
品牌：
型號：
簡介：FLUKE DTX-1800提供最快捷的線纜認證測試方案 DTX-1800可以在9秒鐘內完成6類鏈路的測試不僅完全滿足當前的國際標準，而且具有超高的測試精度，這比現有測試儀測試速度快3倍。這個不可思議的速度意味著您在一天8小時的工作時間內可...
- 產品介紹
FLUKE DTX-1800提供最快捷的線纜認證測試方案，FLUKE DTX-1800可以在9秒鐘內完成6類鏈路的測試–不僅完全滿足當前的國際標準，而且具有超高的測試精度，這比現有測試儀測試速度快3倍。這個不可思議的速度意味著您在一天8小時的工作時間內可以多測試170條以上的鏈路。
當一條鏈路有故障時，FLUKE DTX-1800可以提供快速且簡明易懂的方式，來表示故障的確切位置（故障點到測試儀的距離）以及出現故障的可能原因。這些提示信息不僅告訴您出現了什么故障，而且還為您提供了快速解決問題的正確方法–這樣就無需花費時間去咨詢工程項目負責人員。不用浪費時間進行試驗、摸索排除故障的方法，以及重新測試以判斷故障是否已解決–測試人員能夠清楚地知道在故障鏈路的什么地方出現了什么樣的問題，需要怎樣做就可以排除故障。
FLUKE DTX-1800不僅僅是測試時的速度快，它還減少了設置和生成報告的時間。其簡單易用的特點減少了培訓時間；更長的電池使用時間意味著一次充電后，您可以進行更多的測試；明亮的彩色顯示屏，大容量的內存和內置的對講機配合使用人員不斷積累的實際測試經驗，這一切都有助于提高整體的測試效率。在每天的測試工作中，DTX系列在不知不覺中就為您節約的時間，節省了資金。
FLUKE DTX-1800超越 IV 級的測試儀精度：
ISO/IEC（國際標準）要求Class F鏈路要測試到600MHz，并且要求測試儀需要滿足IV級精度。DTX系列滿足并且超越了這個要求，確保您在全頻率范圍內的測試結果都有更高的可信度。不精確測試的代價：測試儀顯示不正確的通過/失敗判斷會造成將合格的鏈路判定為不合格的，或是將不合格的鏈路判定為合格的。這兩種情況都會浪費您大量的時間和資金。這些錯誤結果耗費您的時間和金錢 – 使用 DTX 每次都能獲得準確的結果。首個獲得UL認證符合最新標準的電纜測試儀。
福祿克網絡公司的DTX系列電纜認證分析儀的精度標準通過了UL（美國保險商實驗所）的精度認證，該認證是根據IEC-61935-1標準對于IV級精度的要求和TIA-TSB-155標準對于IIIe級精度的提議而得到的。IIIe級精度將會要求測試用于部署10GB以太網的Cat 6電纜。
使用 LinkWare 電纜測試管理軟件節省了管理測試結果的時間
FLUKE DTX-1800電纜認證分析儀中包含福祿克網絡功能強大的 LinkWare 電纜管理軟件，它可以幫助您對快速地對測試結果通過工作地點、用戶、建筑等進行組織、編輯、查看、打印、保存或存檔。您可以將測試結果合并到現有的數據庫中，通過任意數據域或參數進行排序、查找或組織。
FLUKE DTX-1800電纜測試儀概述
1、出眾的 IV 級測試精度，超越了 Cat 5e/6/7 的標準要求
2、完成一次 Cat 6 自動測試只需要12秒，比以前的測試儀快了至少3倍
3、先進省時的故障診斷能力，能準確指出故障，還能提供修復建議
4、900MHz的頻率范圍，為您未來的應用做好準備。例如萬兆以太網、Class F鏈路或CATV
5、背插式光纜模塊，單鍵即可在銅纜和光纜測試之間進行切換
6、DTX 顯著地減少了認證測試的總體開銷，每年最多可以節省33%的開銷
| FLUKE DTX 1800 線纜認證測試儀技術指標 | ||||
| 電纜類型 標準的鏈路接口適配器 |
LAN網用屏蔽和非屏蔽雙絞線（STP，F(xiàn)TP，SSTP和UTP）：
|
|||
|
測試標準
|
|
|||
| 自動測試速度 |
完整的雙向6類雙絞線鏈路自動測試時間：12秒或更少 完整的雙向 ISO/IEC F 級鏈路自動測試時間：32秒 |
|||
| 支持的測試參數 |
（測試參數及測試的頻率范圍由所選擇的測試標準所決定）接線圖、 長度、 傳輸時延、 時延偏離、 支流環路電阻、 插入損耗（衰減）、 回波損耗，遠端回波損耗 近端串?dāng)_、遠端近端串?dāng)_ 衰減串?dāng)_比，遠端衰減串?dāng)_比 綜合等效遠端串?dāng)_，遠端綜合等效遠端串?dāng)_ 綜合近端串?dāng)_，遠端綜合近端串?dāng)_ 綜合衰減串?dāng)_比、遠端綜合衰減串?dāng)_比 |
|||
|
FLUKE DTX 1800 線纜認證測試儀（接上） |
||||
|
電纜上的音頻發生器 |
產生可被例如IntelliTone智能音頻探頭等音頻探頭檢測到的音頻。向所有線對發生音頻。音頻的頻率范圍：440-831Hz |
|||
|
顯示 |
帶背景燈的無源彩色透射 LCD，對角線長度9.4CM，點陣：（寬）240點x （高）320點 |
|||
| 輸入保護 |
能經受持續的電話電壓和100mA的過流。偶爾的ISDN過壓不會造成儀器損壞 |
|||

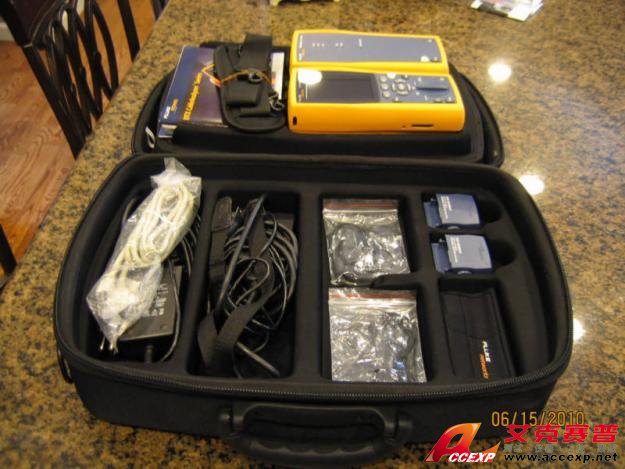

| 便攜包 |
帶沖擊能量吸收的高效塑料包 |
|||
| 尺寸 |

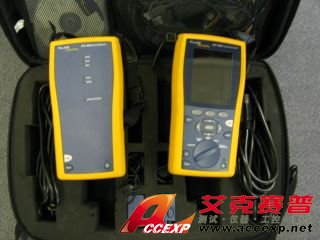

主機與智能遠端：21.6cm x 11.2cm x 6cm |
|||
| 重量 |
1.1kg （未接測試模塊時） |
|||
| 操作溫度 |
0°C至45°C |
|||
| 保存溫度 |
-20°C至+60°C |
|||
|
可操作的相對濕度（非凝結） |
0°C至35°C：0%至90% 35°C至45°C：0%至70% |
|||
|
振動 |
隨機，2g，5-500Hz | |||
|
震動 |
1米跌落試驗，無論是否帶有模塊式適配器 | |||
| 安全 |
CSA C22.2 No. 1010.1:1992 EN 61010-1第1版+修訂1，2 |
|||
| 污染級別 |
IEC 60664中描述的2級污染，遵守IEC60950″信息技術設備安全性，1999″標準 |
|||
| 高度 |
操作：4000米；保存：12000米 |
|||
| EMC |
EN 61326-1 |
|||
| 電源 |
主機與遠端：鋰離子電池，7.4V，4000mAh 典型電池使用時間：12至14小時 充電時間（關機狀態）：4小時（低于40°C） 交流適配器/充電器，USA 版本：直線電源：輸入 108 V 到 132 V ac，60 Hz：輸出 15 V dc，1.2 A 交流適配器/充電器，國際版本：開關電源；輸入90-264Vac，48-62Hz；輸出15Vdc，1.2A（隔離輸出） 主機中存儲單元備用電池：鋰電池 鋰電池典型壽命：5 年 在0 °C to 45 °C 溫度范圍外電池不會充電 在40 °C and 45 °C 溫度范圍內電池充電效率會降低 |
|||
| 支持的語言 |
中文，英文等8種 |
|||
| 校準 |
到維修站的校準周期是1年 |
|||
|
FLUKE DTX 1800 線纜認證測試儀（接上） |
||||
| 性能指標 |
注意：請聯系福祿克網絡公司以獲取支持其他性能標準，其他類型線纜，或光纜等的適配器的信息 |
|||
| 基線精度 |
所有DTX系列測試儀在其支持的頻率范圍內都達到或超過了IEC61935-1第2版草案的IV級精度要求 |
|||
|
6類/E級鏈路測試模式（包含更低的鏈路類型） |
DTX系列測試儀遠遠超過了TIA/EIA-568-B.2-2標準和IEC61935-1標準要求的III級精度 | |||
| F級鏈路測試模式 |
DTX-1800滿足IEC61935-1第2版草案的IV級精度要求 |
|||
| 雙絞線的長度測試 |
(Length specs do not include the uncertainty of the cable’s NVP Value) |
|||
| 參數 |
單端測試 雙端測試（主機與遠端） |
|||
| 范圍 |
800 m–單端測試 150 m–雙端測試（主機與遠端） |
|||
| 分辨率 |
0.1 m–單端測試 0.1 m–雙端測試（主機與遠端） |
|||
| 精度 |
±(1m + 4%)–單端測試 ±(1m + 4%)–雙端測試（主機與遠端） |
|||
|
時延偏離 |
||||
|
參數 |
雙絞線鏈路 | |||
|
范圍 |
0 ns 到 100 ns | |||
|
分辨率 |
1 ns | |||
|
精度 |
±10ns | |||
|
直流環路電阻t |
||||
|
參數 |
雙絞線鏈路 | |||
|
范圍 |
O Ω 到 53Ω | |||
|
分辨率 |
0.1 Ω | |||
|
精度 |
±(1Ω+1%) | |||
| 過載恢復時間 | 過壓后10分鐘內恢復相關精度。如果過壓是反復多次或是長時間的則需要校準 | |||
