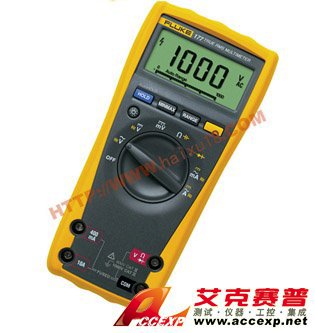

福祿克多功能萬用表的使用方法
2014-07-07
1、測喇叭、耳機、動圈式話筒：用R×1Ω檔，任一表筆接一端，另一表筆點觸另一端，正常時會發出清脆響量的“噠”聲。如果不響，則是線圈斷了，如果響聲小而尖，則是有擦圈問題，也不能用。
2、測電容：用電阻檔，根據電容容量選擇適當的量程，并注意測量時對于電解電容黑表筆要接電容正極。①、估測微波法級電容容量的大小：可憑經驗或參照相同容量的標準電容，根據指針擺動的最大幅度來判定。所參照的電容不必耐壓值也一樣，只要容量相同即可，例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照，只要它們指針擺動最大幅度一樣，即可斷定容量一樣。②、估測皮法級電容容量大小：要用R×10kΩ檔，但只能測到1000pF以上的電容。對1000pF或稍大一點的電容，只要表針稍有擺動，即可認為容量夠了。③、測電容是否漏電：對一千微法以上的電容，可先用R×10Ω檔將其快速充電，并初步估測電容容量，然后改到R×1kΩ檔繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容（比如彩電開關電源的振蕩電容），對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ檔充完電后再改用R×10kΩ檔繼續測量，同樣表針應停在∞處而不應回返。
3、在路測二極管、三極管、穩壓管好壞：因為在實際電路中，三極管的偏置電阻或二極管、穩壓管的周邊電阻一般都比較大，大都在幾百幾千歐姆以上，這樣，我們就可以用萬用表的R×10Ω或R×1Ω檔來在路測量PN結的好壞。在路測量時，用R×10Ω檔測PN結應有較明顯的正反向特性（如果正反向電阻相差不太明顯，可改用R×1Ω檔來測），一般正向電阻在R×10Ω檔測時表針應指示在200Ω左右，在R×1Ω檔測時表針應指示在30Ω左右（根據不同表型可能略有出入）。如果測量結果正向阻值太大或反向阻值太小，都說明這個PN結有問題，這個管子也就有問題了。這種方法對于維修時特別有效，可以非常快速地找出壞管，甚至可以測出尚未完全壞掉但特性變壞的管子。比如當你用小阻值檔測量某個PN結正向電阻過大，如果你把它焊下來用常用的R×1kΩ檔再測，可能還是正常的，其實這個管子的特性已經變壞了，不能正常工作或不穩定了。
4、測電阻：重要的是要選好量程，當指針指示于1/3～2/3滿量程時測量精度最高，讀數最準確。要注意的是，在用R×10k電阻檔測兆歐級的大阻值電阻時，不可將手指捏在電阻兩端，這樣人體電阻會使測量結果偏小。
5、測穩壓二極管：我們通常所用到的穩壓管的穩壓值一般都大于1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極管一樣，具有完全的單向導電性。但指針表的R×10k檔是用9V或15V電池供電的，在用R×10k測穩壓值小于9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高于穩壓管的正向阻值的。如此，我們就可以初步估測出穩壓管的好壞。但是，好的穩壓管還要有個準確的穩壓值，業余條件下怎么估測出這個穩壓值呢？不難，再去找一塊指針表來就可以了。方法是：先將一塊表置于R×10k檔，其黑、紅表筆分別接在穩壓管的陰極和陽極，這時就模擬出穩壓管的實際工作狀態，再取另一塊表置于電壓檔V×10V或V×50V（根據穩壓值）上，將紅、黑表筆分別搭接到剛才那塊表的的黑、紅表筆上，這時測出的電壓值就基本上是這個穩壓管的穩壓值。說“基本上”，是因為第一塊表對穩壓管的偏置電流相對正常使用時的偏置電流稍小些，所以測出的穩壓值會稍偏大一點，但基本相差不大。這個方法只可估測穩壓值小于指針表高壓電池電壓的穩壓管。如果穩壓管的穩壓值太高，就只能用外加電源的方法來測量了（這樣看來，我們在選用指針表時，選用高壓電池電壓為15V的要比9V的更適用些）。
6、測三極管：通常我們要用R×1kΩ檔，不管是NPN管還是PNP管，不管是小功率、中功率、大功率管，測其be結cb結都應呈現與二極管完全相同的單向導電性，反向電阻無窮大，其正向電阻大約在10K左右。為進一步估測管子特性的好壞，必要時還應變換電阻檔位進行多次測量，方法是：置R×10Ω檔測PN結正向導通電阻都在大約200Ω左右；置R×1Ω檔測PN結正向導通電阻都在大約30Ω左右，（以上為47型表測得數據，其它型號表大概略有不同，可多試測幾個好管總結一下，做到心中有數）如果讀數偏大太多，可以斷定管子的特性不好。還可將表置于R×10kΩ再測，耐壓再低的管子（基本上三極管的耐壓都在30V以上），其cb結反向電阻也應在∞，但其be結的反向電阻可能會有些，表針會稍有偏轉（一般不會超過滿量程的1/3，根據管子的耐壓不同而不同）。同樣，在用R×10kΩ檔測ec間(對NPN管）或ce間（對PNP管）的電阻時，表針可能略有偏轉，但這不表示管子是壞的。但在用R×1kΩ以下檔測ce或ec間電阻時，表頭指示應為無窮大，否則管子就是有問題。應該說明一點的是，以上測量是針對硅管而言的，對鍺管不適用。不過現在鍺管也很少見了。另外，所說的“反向”是針對PN結而言，對NPN管和PNP管方向實際上是不同的。
2、測電容：用電阻檔，根據電容容量選擇適當的量程，并注意測量時對于電解電容黑表筆要接電容正極。①、估測微波法級電容容量的大小：可憑經驗或參照相同容量的標準電容，根據指針擺動的最大幅度來判定。所參照的電容不必耐壓值也一樣，只要容量相同即可，例如估測一個100μF/250V的電容可用一個100μF/25V的電容來參照，只要它們指針擺動最大幅度一樣，即可斷定容量一樣。②、估測皮法級電容容量大小：要用R×10kΩ檔，但只能測到1000pF以上的電容。對1000pF或稍大一點的電容，只要表針稍有擺動，即可認為容量夠了。③、測電容是否漏電：對一千微法以上的電容，可先用R×10Ω檔將其快速充電，并初步估測電容容量，然后改到R×1kΩ檔繼續測一會兒，這時指針不應回返，而應停在或十分接近∞處，否則就是有漏電現象。對一些幾十微法以下的定時或振蕩電容（比如彩電開關電源的振蕩電容），對其漏電特性要求非常高，只要稍有漏電就不能用，這時可在R×1kΩ檔充完電后再改用R×10kΩ檔繼續測量，同樣表針應停在∞處而不應回返。
3、在路測二極管、三極管、穩壓管好壞：因為在實際電路中，三極管的偏置電阻或二極管、穩壓管的周邊電阻一般都比較大，大都在幾百幾千歐姆以上，這樣，我們就可以用萬用表的R×10Ω或R×1Ω檔來在路測量PN結的好壞。在路測量時，用R×10Ω檔測PN結應有較明顯的正反向特性（如果正反向電阻相差不太明顯，可改用R×1Ω檔來測），一般正向電阻在R×10Ω檔測時表針應指示在200Ω左右，在R×1Ω檔測時表針應指示在30Ω左右（根據不同表型可能略有出入）。如果測量結果正向阻值太大或反向阻值太小，都說明這個PN結有問題，這個管子也就有問題了。這種方法對于維修時特別有效，可以非常快速地找出壞管，甚至可以測出尚未完全壞掉但特性變壞的管子。比如當你用小阻值檔測量某個PN結正向電阻過大，如果你把它焊下來用常用的R×1kΩ檔再測，可能還是正常的，其實這個管子的特性已經變壞了，不能正常工作或不穩定了。
4、測電阻：重要的是要選好量程，當指針指示于1/3～2/3滿量程時測量精度最高，讀數最準確。要注意的是，在用R×10k電阻檔測兆歐級的大阻值電阻時，不可將手指捏在電阻兩端，這樣人體電阻會使測量結果偏小。
5、測穩壓二極管：我們通常所用到的穩壓管的穩壓值一般都大于1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極管一樣，具有完全的單向導電性。但指針表的R×10k檔是用9V或15V電池供電的，在用R×10k測穩壓值小于9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高于穩壓管的正向阻值的。如此，我們就可以初步估測出穩壓管的好壞。但是，好的穩壓管還要有個準確的穩壓值，業余條件下怎么估測出這個穩壓值呢？不難，再去找一塊指針表來就可以了。方法是：先將一塊表置于R×10k檔，其黑、紅表筆分別接在穩壓管的陰極和陽極，這時就模擬出穩壓管的實際工作狀態，再取另一塊表置于電壓檔V×10V或V×50V（根據穩壓值）上，將紅、黑表筆分別搭接到剛才那塊表的的黑、紅表筆上，這時測出的電壓值就基本上是這個穩壓管的穩壓值。說“基本上”，是因為第一塊表對穩壓管的偏置電流相對正常使用時的偏置電流稍小些，所以測出的穩壓值會稍偏大一點，但基本相差不大。這個方法只可估測穩壓值小于指針表高壓電池電壓的穩壓管。如果穩壓管的穩壓值太高，就只能用外加電源的方法來測量了（這樣看來，我們在選用指針表時，選用高壓電池電壓為15V的要比9V的更適用些）。
6、測三極管：通常我們要用R×1kΩ檔，不管是NPN管還是PNP管，不管是小功率、中功率、大功率管，測其be結cb結都應呈現與二極管完全相同的單向導電性，反向電阻無窮大，其正向電阻大約在10K左右。為進一步估測管子特性的好壞，必要時還應變換電阻檔位進行多次測量，方法是：置R×10Ω檔測PN結正向導通電阻都在大約200Ω左右；置R×1Ω檔測PN結正向導通電阻都在大約30Ω左右，（以上為47型表測得數據，其它型號表大概略有不同，可多試測幾個好管總結一下，做到心中有數）如果讀數偏大太多，可以斷定管子的特性不好。還可將表置于R×10kΩ再測，耐壓再低的管子（基本上三極管的耐壓都在30V以上），其cb結反向電阻也應在∞，但其be結的反向電阻可能會有些，表針會稍有偏轉（一般不會超過滿量程的1/3，根據管子的耐壓不同而不同）。同樣，在用R×10kΩ檔測ec間(對NPN管）或ce間（對PNP管）的電阻時，表針可能略有偏轉，但這不表示管子是壞的。但在用R×1kΩ以下檔測ce或ec間電阻時，表頭指示應為無窮大，否則管子就是有問題。應該說明一點的是，以上測量是針對硅管而言的，對鍺管不適用。不過現在鍺管也很少見了。另外，所說的“反向”是針對PN結而言，對NPN管和PNP管方向實際上是不同的。
