光耦光電特性測試解決方案
2023-12-29

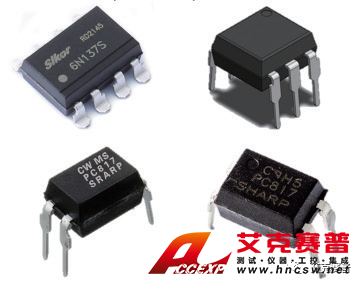

光耦合器（optical coupler，英文縮寫為OC）亦稱光電隔離器,簡稱光耦。光耦以光為媒介傳輸電信號，使前端輸入信號與負載端輸出電信號完全隔離，達到目的在于增加安全性，減小電路干擾，減化電路設計的目的。因此，在各種電路如電腦終端、可控硅系統設備、測量儀器、影印機、自動售票、家用電器如風扇，加熱器等得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。

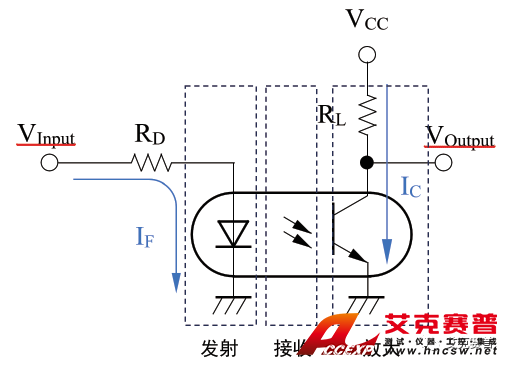

光耦一般由三部分組成：光發射、光接收及信號放大。輸入的電信號驅動發光二極管（LED）發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。從而完成了電→光→電的轉換，起到輸入、輸出、隔離的作用。由于光耦輸入輸出間互相隔離、電信號傳輸具有單向性等特點，因此具有良好的電絕緣能力和抗干擾能力。同時于光耦合器的輸入端屬于電流型工作的低阻元件，有很強的共模抑制能力。所以，它在長線傳輸信息中作為終端隔離元件可以大大提高信噪比。在計算機數字通信及實時控制中作為信號隔離的接口器件，可以大大增加計算機工作的可靠性。
一、光耦光電參數

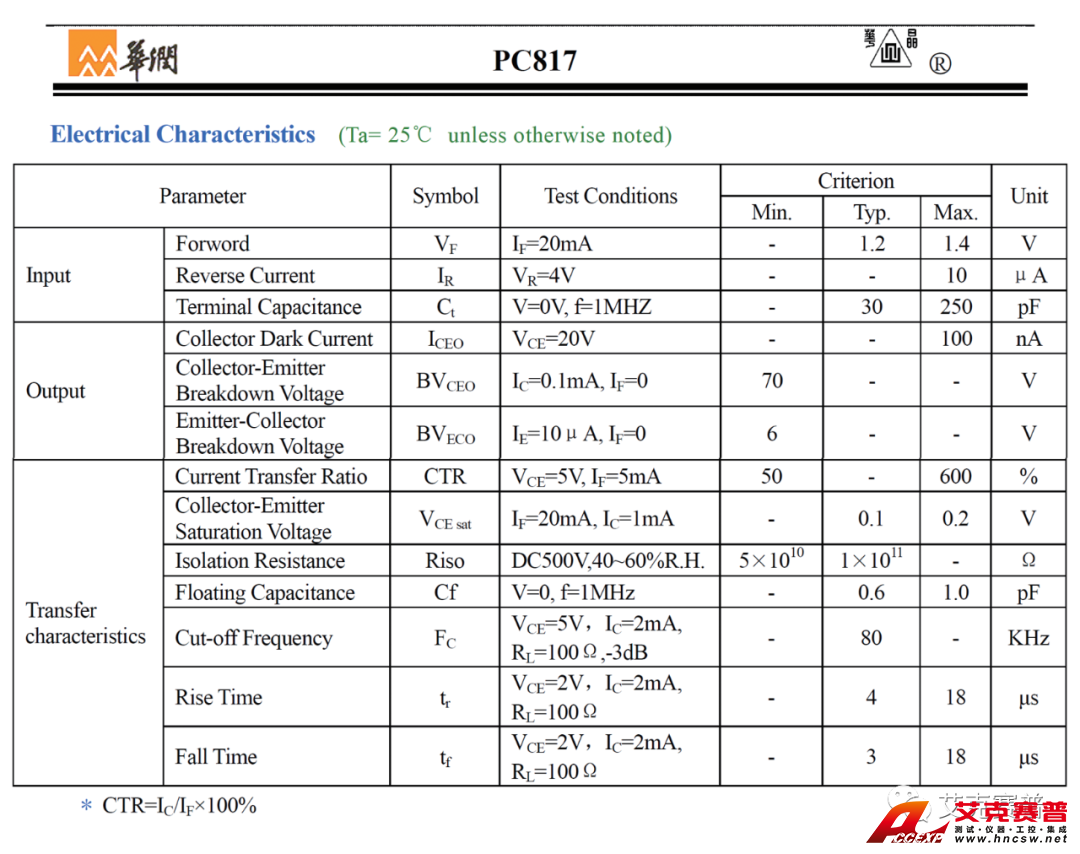

以華潤微的PC817為例，由其規格表來看參數眾多。
二、光耦光電參數測試痛點
光耦測量參數眾多，而且測量時需要用到雙通道源表、LCR數字電橋、絕緣電阻測試儀、示波器、信號源，其測試信號有高壓直流信號、低壓直流信號、高頻交流信號等，因此測試會遇到下列痛點：
1、測試效率低下
多臺儀器、高低信號、交直流信號各種方法測試，如果用分立儀器去測試，不同項目需要不斷的切換信號及接線，因此單顆測試都需很長時間，無法大批量規模測試。
2、接線繁瑣
多臺測試儀器，加上不同封裝的光耦器件，需要用到不同接頭的線纜，測試接裝困難。
3、測試結果不能自動保存
多臺機器測試的結果是，每個測試數據都得手工記錄，再統一匯總并錄入數據庫，過程較長，且無法保證準確性。
車載雷達測試系統(VRTS)能并行執行高度可重復且準確的雷達障礙物仿真和參數測量，從而縮短測試間。
三、同惠光耦光電參數測試解決方案
同惠提供了一體化測試解決方案，將所需測試儀器集中在一個機柜，并采用工控機作為控制系統，通過上位機直接設置并讀取結果，針對不同封裝的光耦，提供定制化測試夾具。測試系統完全自動化設置及測試，所有測試結果自動記錄至數據庫。測試軟件提供對應接口協議，便于接入客戶自動化生產線做系統集成。
1、系統結構

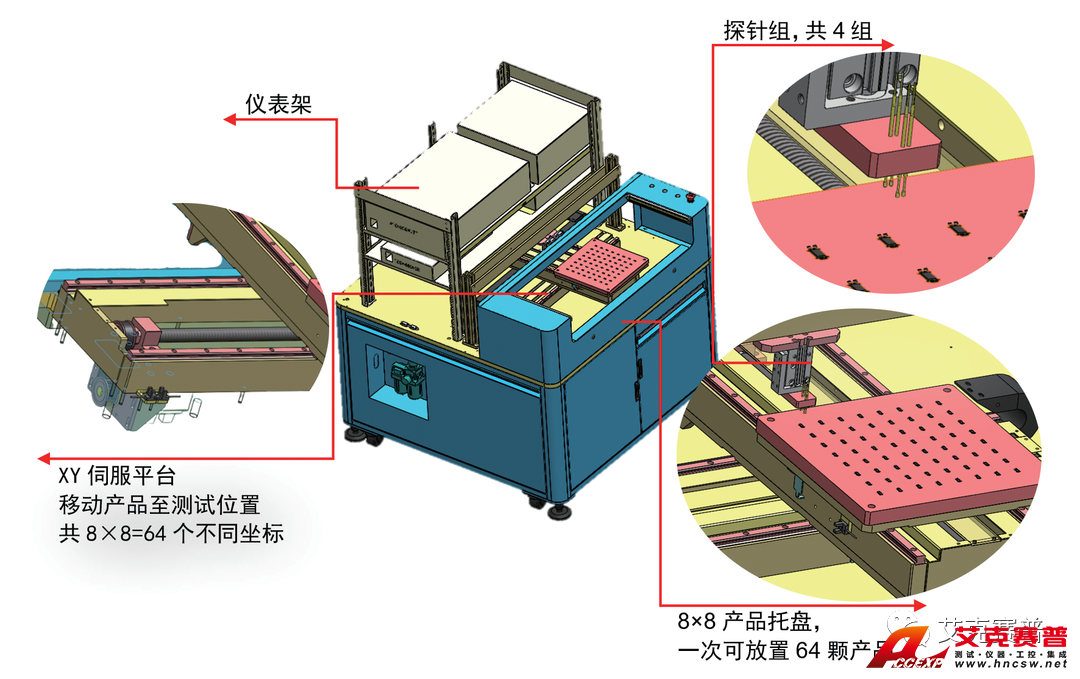

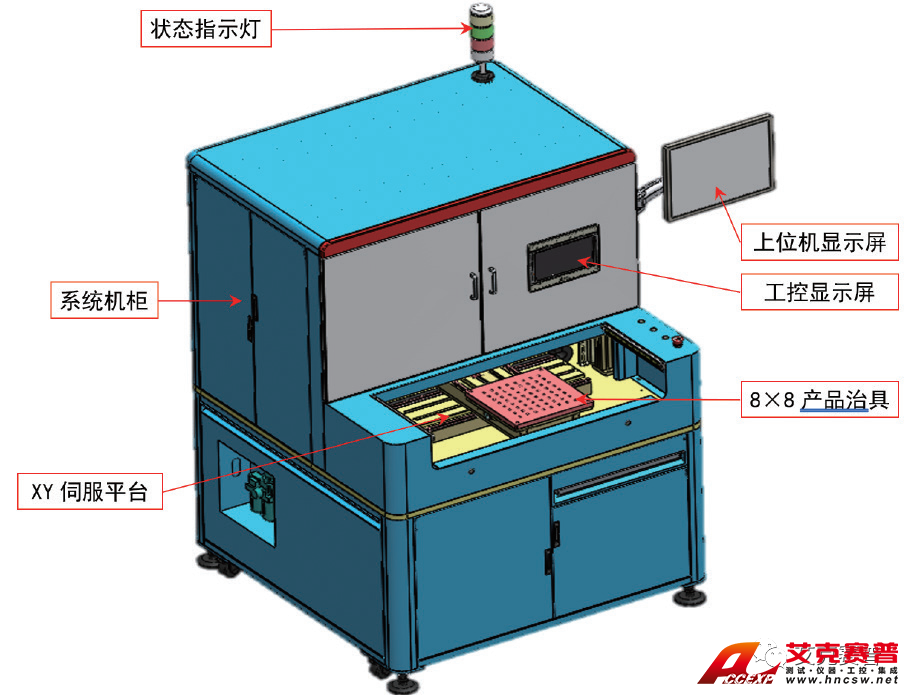

系統所有測試機器集成與機柜內部，采用了工控機控制和設置具體參數，為提高測試效率，用PLC控制8×8的測試治具，一次可測試64顆光耦以提高效率。
在展示掃描曲線時，界面提供三種分屏方式：一分屏、二分屏和四分屏，用戶可以根據需要選擇合適的分屏方式，以便更直觀地觀察和分析掃描數據。
2、測試治具
總之，這種智能化的固件升級方式，不僅確保了儀器功能的完善和問題的及時解決，而且為用戶提供了更便捷、高效的升級體驗，彰顯了其先進性和用戶友好性。
3、上位機軟件

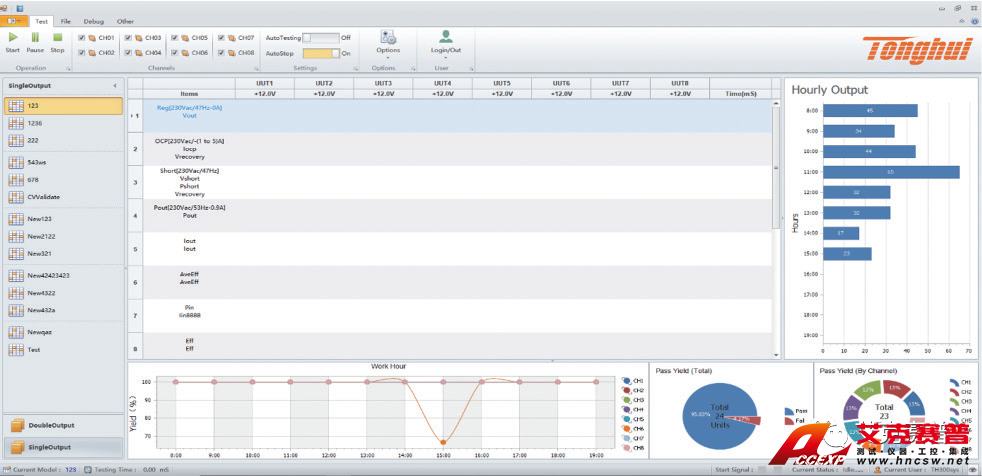

測試頁面

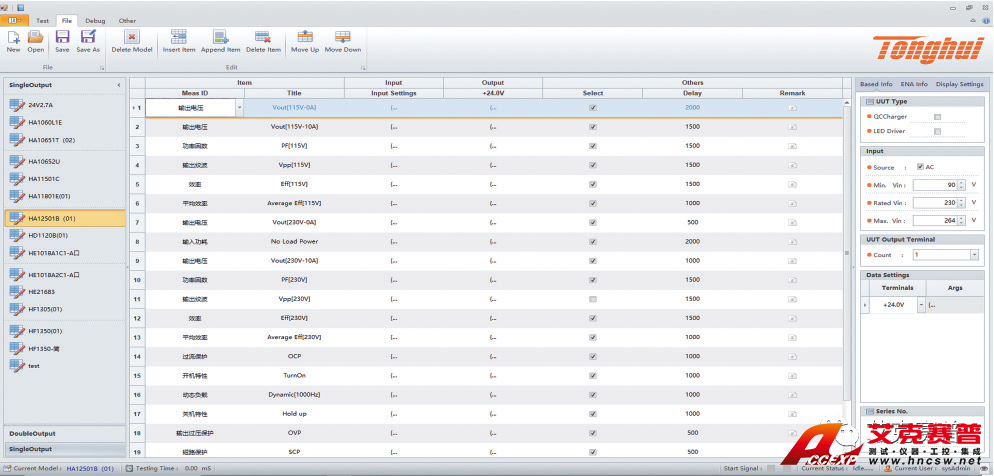

數據編輯頁面

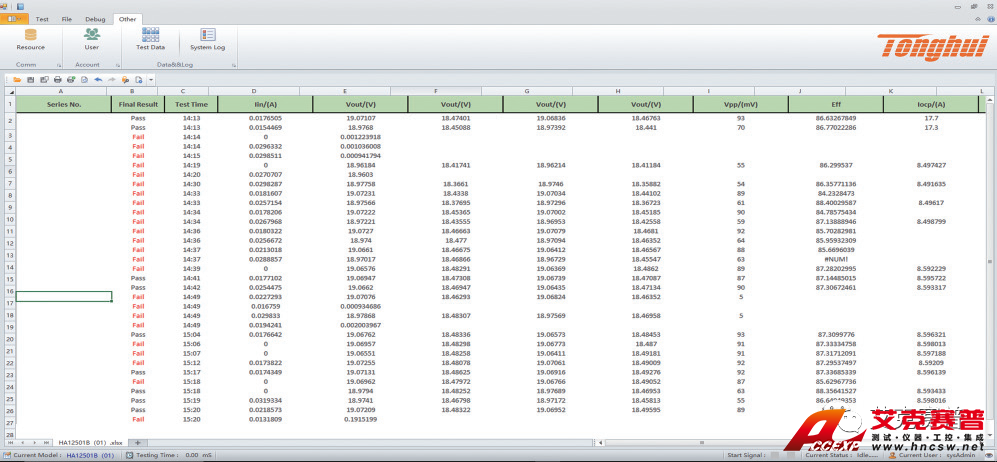

數據記錄頁面

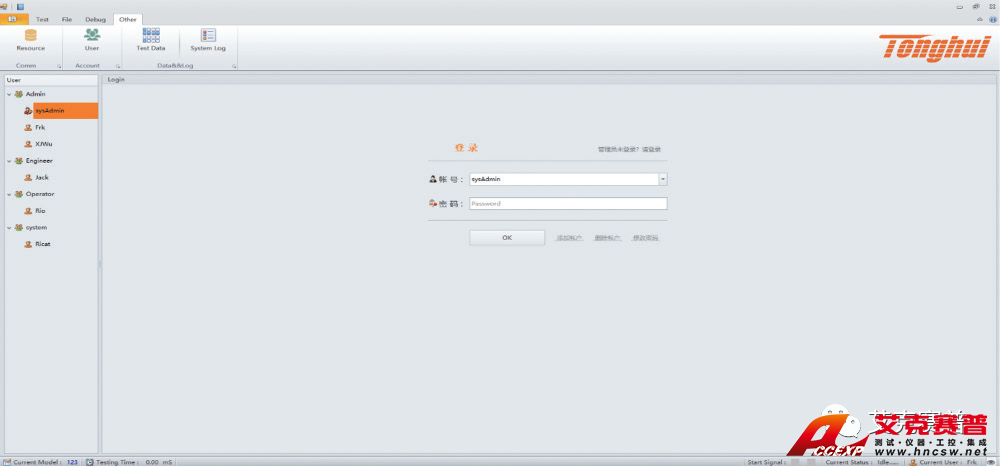

權限設置頁面

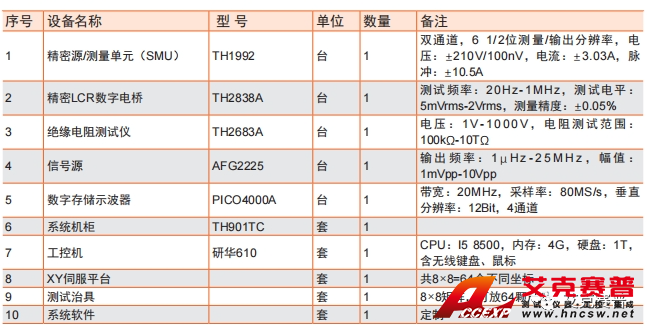

四、整套測試系統配置清單
