HBK 電聲產線測試解決方案
2023-11-14
HBK作為聲學與振動測量領域的領導者，一直專注于電聲領域并提供一系列高精度測量方案，被公認為行業標準。

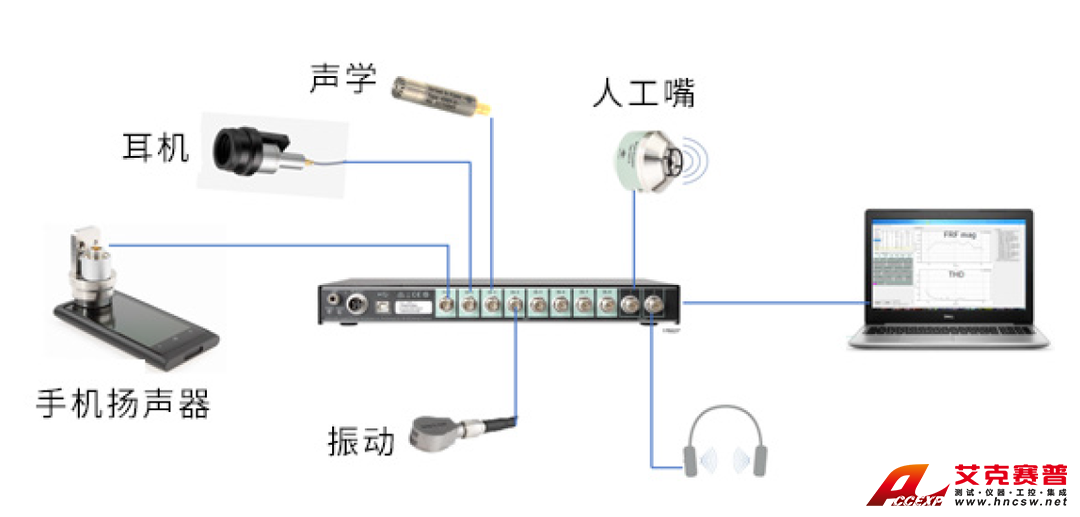

在產線測試方面，我們提供從傳聲器、加速度計、校準器、適調放大器、人工嘴和耳模擬器、激振器，到數據采集儀和分析引擎等一整套完整解決方案。
近年來，針對電聲產線測試方面的新需求和新挑戰，我們推出了精度更高、一致性更好的產線用測量傳聲器，能夠提供CCLD供電的產線數據采集儀，優化設計了產線測試耳模擬器等。一方面簡化了產線測試系統的配置，節省成本，使得安裝更加簡便，加快檢測速度；另一方面不斷提升測量精度和抵抗干擾的能力，確保產線的品質控制。新的電聲引擎EA Engine高度開放，易于整合，方便進行自動化操控。
分析儀

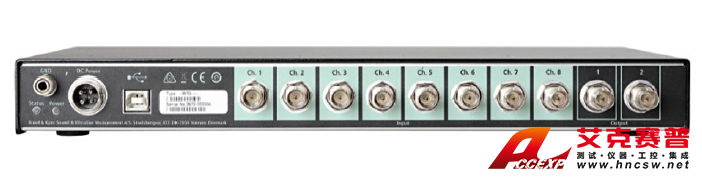

3670型數據采集儀

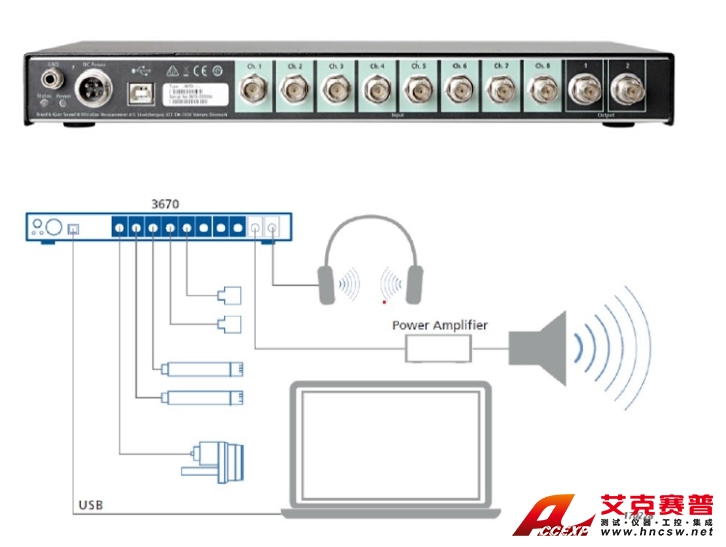

3670 型數據采集儀與 CCLD測量傳感器一起使用，通過 USB 接口將數據數字化并傳輸到計算機，支持 macOS?或 Windows?操作系統。輸入通道為傳感器提供恒流源供電，采樣頻率高達 96 kHz ，這提供了 5 Hz 至 40kHz的模擬輸入。輸出通道的頻率范圍從直流到40kHz，用于驅動低阻抗負載，如小負載揚聲器、耳機等。
EA Engine

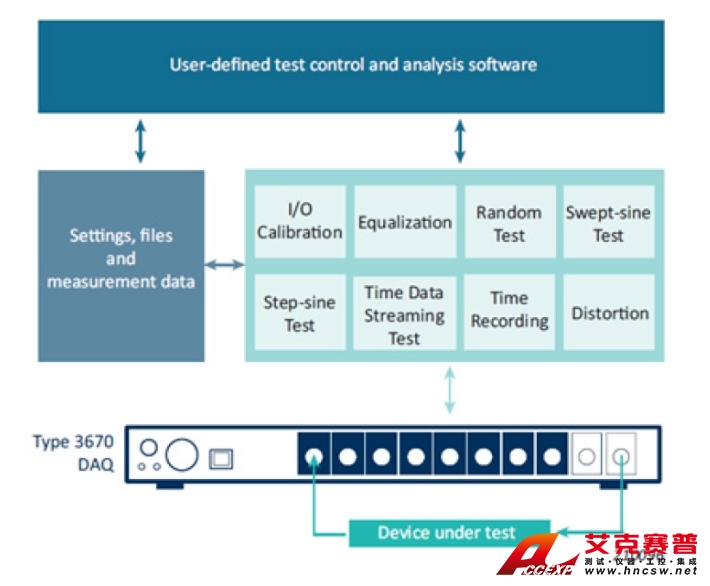

BZ-7852型EA Engine是一個電聲測試環境驅動3670 型數據采集儀，可用于音頻設備的產線重復測試、智能語音識別系統的語言可懂度和誤差率測試、記錄高分辨率時域信號用于后處理分析等。
EA Engine簡化了生產測試環境中的精確聲學和振動測量，可以生成最終測量結果以進一步分析以及評價，無需波形生成、硬件控制或數字信號處理編程經驗。
EA Engine可由命令運行，或由主流編程軟件如C#, MATLAB?、Python?進行控制和開發用戶界面，結果可方便地由主流分析軟件或Microsoft? Excel?讀入。
校準器
4231型聲校準器
■ 符合 EN/IEC60942 （2003）
LS 和 1級，以及 ANSI S1.40
– 1984 標準
■ 校準精度± 0.2 dB
■ 1 kHz 校準頻率，94 dB 或 114
dB 聲壓級，可用于在嘈雜環
境中進行校準
■ 受靜壓和溫度的影響極小
■ 聲壓與麥克風等效體積無關
■ 傳聲器取出時自動關閉

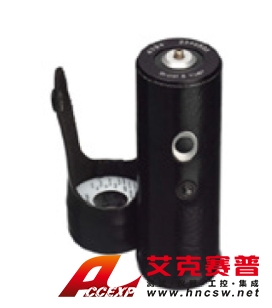

4294型振動校準器
■ 快速、方便的振動測試系統現
場校準
■ 輕便、電池供電
■ 校準頻率159.15Hz，加速度、
速度和位移校準
■ 跌落和環境測試滿足IEC
60068
■ 防水等級IP 54 (IEC 60529)
適調放大器

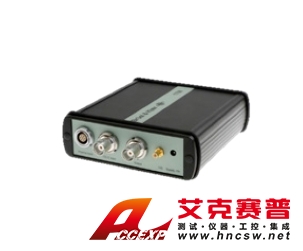

2通道CCLD適調放大器 - Type 1704
■ 提供工業標準CCLD電源
■ 雙通道頻響和互譜測量
■ 電腦USB供電
■ 增益 (×1, ×10 和 ×100)

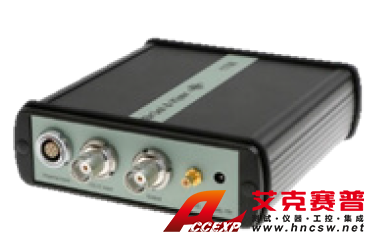

單通道信號適調 - Type 1708
■ 極化電壓: 0 V, 200 V, CCLD
■ 濾波器: 線性, 22.4 –
22.4 kHz, A計權
■ 增益: ×0.1 (–20 dB),
×1 (0 dB), ×10 (+20 dB),
×100 (+40 dB)
■ 輸入接口: LEMO, BNC, SMB
■ 過載指示
■ 供電：電池, 電腦USB接口,
5 V 充電器

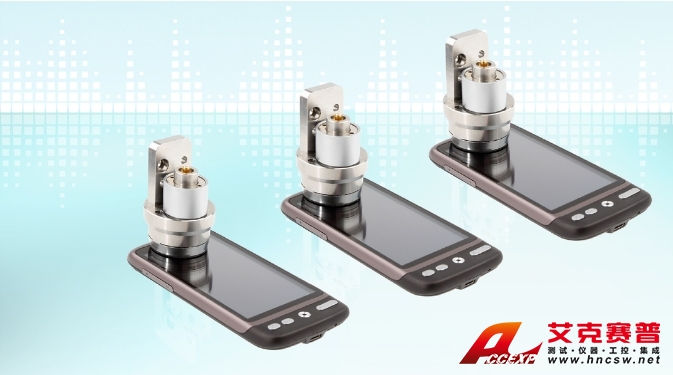

耳模擬器
4195-Q-A寬帶耳模擬器
滿足 ITU-T Rec. P.57 Type 2和IEC 60318-4，用于產線品控
適用于手機聽筒、入耳式耳機、頭戴式耳機等。
■ 內置1/4" CCLD型傳聲器
■ 靈敏度：-38.5 dB ±3 dB,
re 1V/Pa (12.5mV/Pa)
■ 等效耦合器體積：1.28±0.1 cm3
■ 動態范圍上限：135dB
■ 本底噪聲：<32dBA
■ 提供定制或標準的泄漏適配器

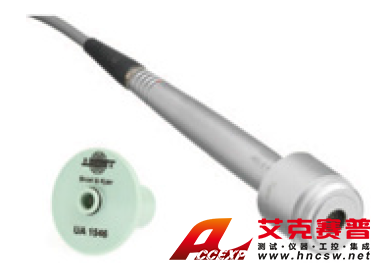

4157-B耳模擬器
滿足 ITU-T Rec. P.57 Type 2和IEC 60318-4，用于產線品控，
適用于耳罩式、貼耳式和入耳式耳機等。
■ 靈敏度：12.3mV/Pa
■ 等效耦合器體積：1.26
±0.04 cm3
■ 動態范圍上限：>162dB
■ 本底噪聲：20.7dBA
■ 泄漏適配器的安裝很簡便
人工嘴和功放

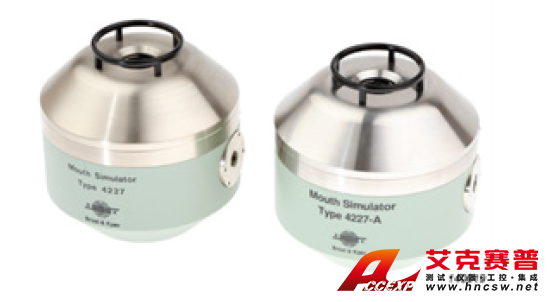

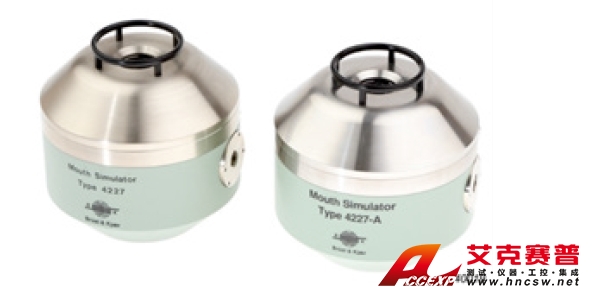

4227和4227-A型嘴模擬器
高性能人工嘴，符合Rec. P.51，用于精確的可重復的電聲測試
應用于頻響、失真等的質量品控測試、聲學測試用的聲源。
■ 準確且非常一致的人嘴的聲場模擬
■ 內置 D 類放大器（僅限 4227-A 型）
■ 距唇環 25 mm處連續聲壓級為 110 dB
■ 低失真
■ 內置過載保護電路
■ 可選調節麥克風，用于非常精確的頻率響應控制
■ 包括校準夾具
■ 符合標準：IEEE-269、IEEE 661 和 ITU-T Rec. P.51
■ 對溫度和濕度變化的敏感度低
激振器

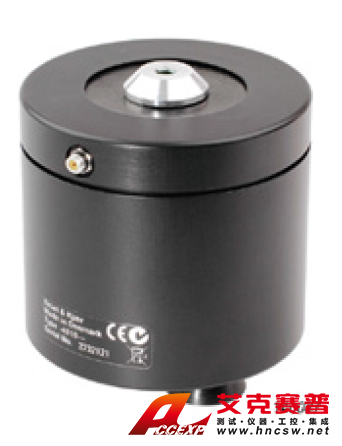

4810型迷你激振器
可用于小型結構的振動激勵，機械阻抗測試，以及振動傳感器
校準等。
■ 正弦峰值10N的激勵力
■ 頻率范圍：DC -18kHz
■ 一階共振頻率大于18kHz
■ 最大可承受加速度550m/s（ 56g）
■ 結構堅固
■ 當與2718型功放使用時，能夠獲得
最優的最大輸出力
