中茂 Chroma 電池測試及自動化解決方案的17000系列是專門為鋰離子電池的化成制程所設計的充放電設備，是一套完整的電池生產解決方案，包含了電池載盤(Tray)、堅固耐用的電池接觸探針、高質量的充放電模塊與直覺易操作的計算器軟件接口等。中茂 Chroma 電池測試及自動化解決方案專利的電池電壓追隨式充電裝置(BVT)大幅降低電池充電過程無謂的功率消耗，加上能源回收模塊(ERM)可將放電時能量直接回收至直流電源系統，有效提升電源效率；這些節能設計除了可降低能源消耗，節省可觀的生產成本，同時也是為環境保護進一份心力。直覺化的軟件接口提供靈活彈性的操作選擇，包含充放電通道、電流范圍、測試模塊等，這些特性使17000系列十分適用于電池開發、生產測試、量產檢驗以及質量管理用途。

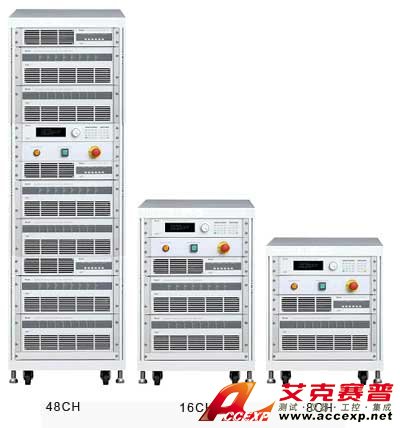

產品訊息: Model 17000 series 鋰電池化成測試系統
中茂 Chroma 電池測試及自動化解決方案17200 系列是專門為鋰離子二次電池測試而開發的高精密設備，適合用于電池壽命試驗、產品進出貨檢驗、材料特性研究等用途。中茂 Chroma 電池測試及自動化解決方案17200系列采用模塊化多信道的設計架構，選擇彈性且具備擴充性，可依據測試需求數量作配置，高精準度的輸出與量測規格保障測試質量，適用于需要可靠數據的場合；彈性的編程功能可針對各信道單獨下配方，各通道完全獨立測試運行。
產品訊息: Model 17200 Series 可編程充放電測試器
電池芯(Battery cell)直流阻抗量測

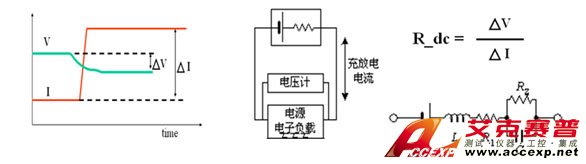

電動車所需動力電池需要并聯電池芯來提供大電流使用，此電池芯阻抗一致性為重要之參數，若阻抗不一致，會影響電池使用壽命。致茂電子提供最新直流阻抗量測方案，方法為設定放電電流變化(ΔI)及量測電壓變化量(ΔV)，然后通過ΔV/ΔI 計算電池內阻，如下圖示:
中茂 Chroma 電池測試及自動化解決方案Chroma 63600系列電子負載提供電壓量測范圍6V/16V/80V及準確度0.025% + 0.01%F.S.，以量測電池芯電壓的微小變化。每模塊可低壓拉載80A，5個模塊在并聯功能下可拉載400A。且擁有高速數據擷取功能，每2us擷取電壓及電流，最多擷取4096點的波形數字取樣功能。
用戶可使用Battery DCR Measurement Software軟件，撘配Chroma 63600系列電子負載來測試。此軟件可設定量測直流阻抗的方式，并編輯放電程序，來自動測試電池芯在不同電量(SOC)下的直流阻抗，并產生結果報表。

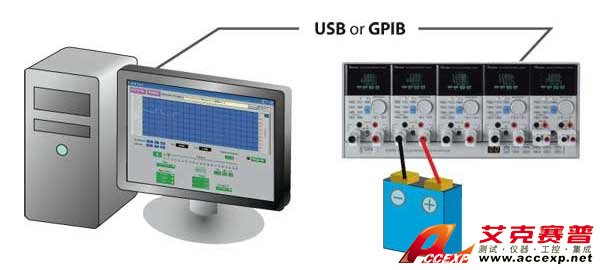

[ 接線圖 ]
[Battery DCR Measurement Software測試程序編輯]

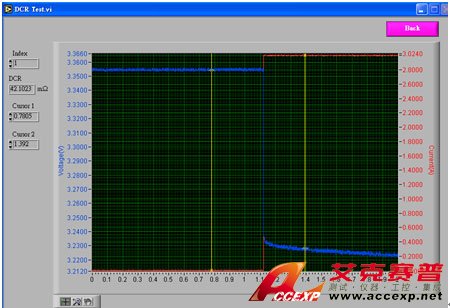

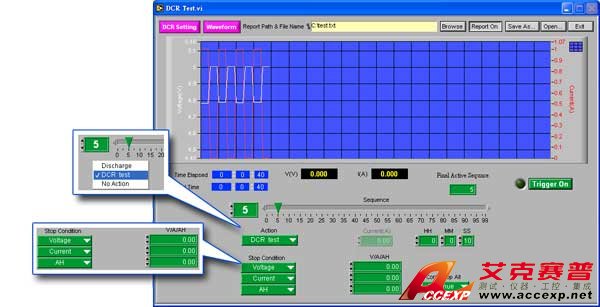

[DCR電壓及電流波形分析]

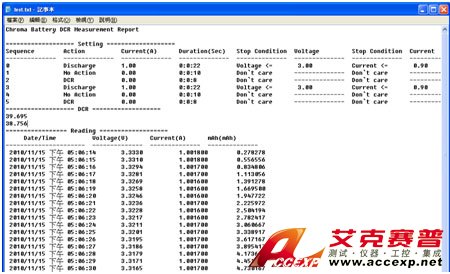

[測試報表 ]
產品訊息: Model 63600 series 可編程直流電子負載
電池塊&模塊(Battery Module&Pack)充放電測試軟件
中茂 Chroma 電池測試及自動化解決方案提供電池充放電測試軟件，整合直流電源及電子負載來進行電池模塊測試，此系統可方便研發/品保測試電池的: a.容量測試(Capacity Test) b.放電性能測試(Discharge performance)，在不同的放電率下得到C-V曲線 c.循環壽命測試 (Endurance in Cycles)。電池充放電測試軟件功能包括編輯測試順序，循環和停止條件，所測電壓 /電流 /電量將被記錄在一個文件中以便之后進行分析。

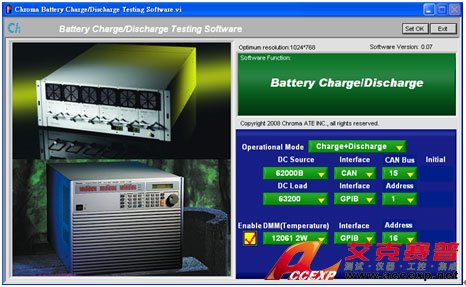

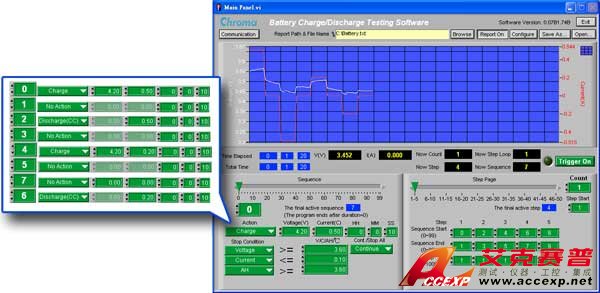

[設定及執行畫面]
[測試報表]
電池模塊(Battery Pack)動態充放電仿真測試
實際動力電池組應用，其放電波形是不規則形，不同電池雖然容量標示一樣，因為材料的差異，放電效率會不一樣，導致行駛距離也會不同。需要以實際電流波形對電池做放電測試，做為評價電池效能的方法，也可為選擇電池材料或BMS設計的依據。
致茂提供最新動態電流波形充放電模擬軟件，它可以讀取記錄電池實際充放電波形數據的Excel檔案，并透過數字/模擬轉換器控制電子負載/直流電源的拉載/輸出相同的電流。這讓使用者在實驗室里就可以很容易來仿真電池不規則充放電的應用，做重復性的測試，不需要每次實際進行路測。方便車廠評估電池模塊于真實環境下使用續航力，及模塊廠商評估電池芯材料特性分析。

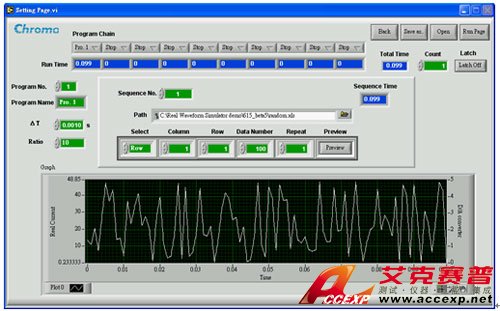

[Dynamic Current Waveform Simulation Test Software]

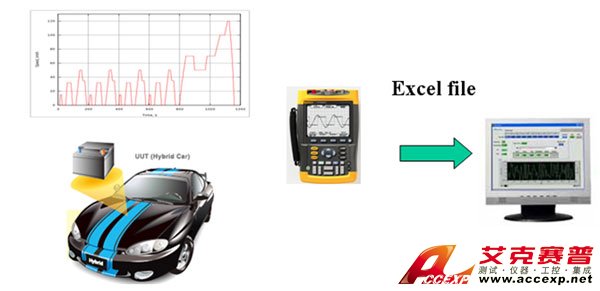

[路測時記錄電流波形]

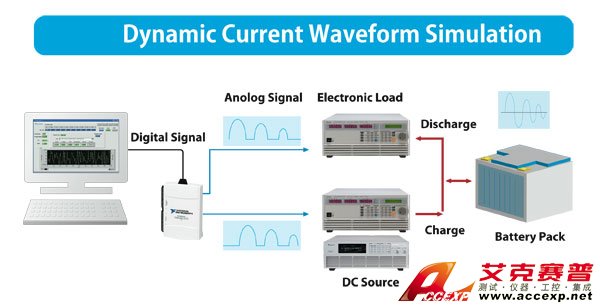

[動態充放電接線示意圖]
用動態電流波形仿真行車狀態的充放電測試

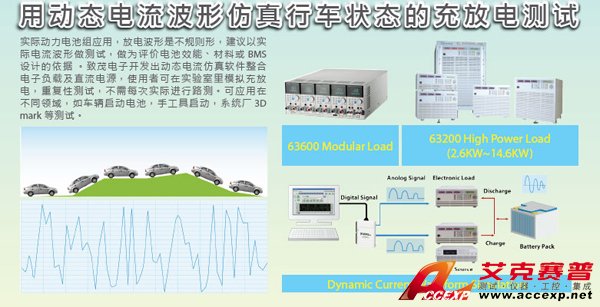

實際動力電池組應用，放電波形是不規則形，建議以實際電流波形做測試，做為評價電池效能、材料或BMS 設計的依據 。致茂電子開發出動態電流仿真軟件整合電子負載及直流電源，使用者可在實驗室里模擬充放電，重復性測試，不需每次實際進行路測。可應用在不同領域，如車輛啟動電池，手工具啟動，系統廠3D mark 等測試。
長沙艾克賽普儀器設備有限公司是中茂 Chroma 在華中地區授權代理商，可提供樣機和相關工程師上門演示溝通，以下是長沙艾克賽普儀器設備有限公司為您介紹中茂 Chroma 電池測試及自動化解決方案系列產品的詳細介紹,如果您有任何問題或者需要相關資料，請隨時聯系：0731-84284278轉801，郵箱：shawn.xiao@hncsw.net。
電池包/電池模組測試

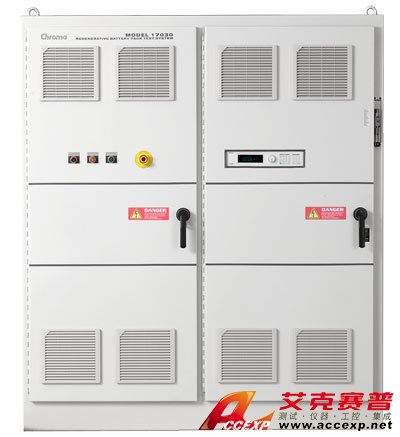

- Model 17030 能源回收式電池包測試系統
- 二次電池組測試的高功率充放電設備，具備能源回收功能。
- 電壓 450V/600V/900V, 功率 90KW - 350KW
- 動態充放電, 路況真實電流模擬應用

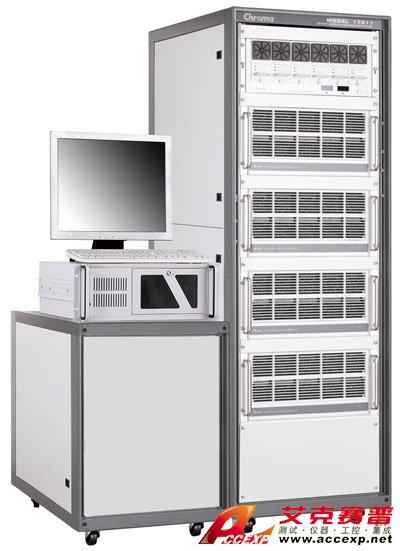

- Model 17020 能源回收式電池模組測試系統
- 二次電池組測試的高精密設備，具備能源回收功能。
- 電壓 24V/60V/100V 動力電池, 儲能電池測試
- 最多60獨立通道, 可并聯大電流應用
電池芯測試解決方案

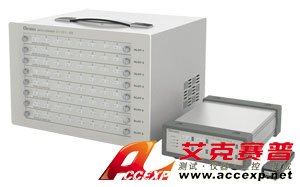

- Model 17011 可編程電池充放電測試系統
- 高精準度輸出與量測達 0.02%
- 直流內阻測試功能
- 支援通道并聯應用
- 內建EDLC測試模式

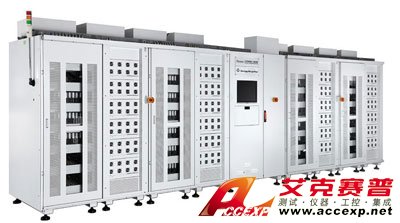

- Model 17000 series 鋰電池化成測試系統
- 節省充電能量 (BVT/Switching)
- 能源回收 (ERM/Switching)
- 冗余式直流電源供應器
自動化電池測試設備

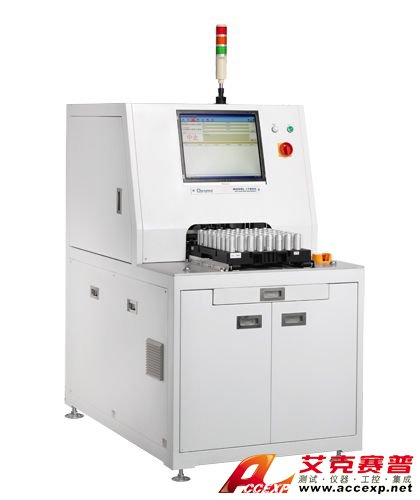

- Model 17800/17900 series 自動化電池測試設備 (OCV/ACR 測試設備)
- 客制化設備系統，滿足不同使用上的需求
- 自動化測試及操作的設備，加速生產速度
- 高效率及高可靠度
- 遠端控制管理
電芯電壓與溫度量測
- Model 51101/51101C series 溫度/多功能記錄器
- 1000VDC channel to channel isolation
- 0.5℃ accuracy and 0.01℃ resolution
電氣安規測試解決方案

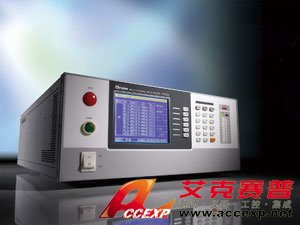

- Model 19020 series 多通道同步耐壓測試器
- 交流/直流耐壓,絕緣電阻
- 10通道同步測試
- 10/4 channels in one design.
- 10 sets of sync output and measurement
- 3 in 1 (AC/DC/IR Test)

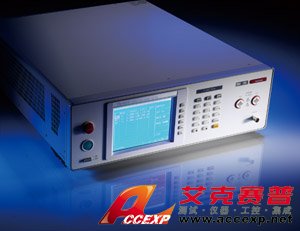

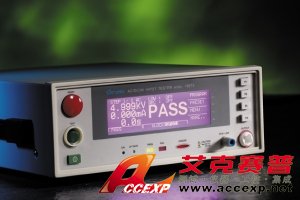

- Model 19055/19055-C 耐壓測試分析儀
- 馬達電量放電測試分析
- 耐壓測試
交流 5kV/100mA
直流 6kV/25mA- 絕緣電阻測試
5kVmax
1MΩ~50GΩ- 500VA 輸出
- Corona 電暈放電偵測
- Floating 輸出設計，符合EN50191要求

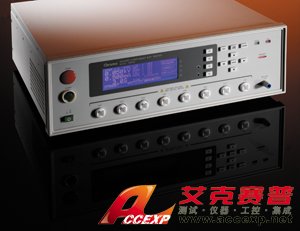

- Model 19035 series 繞線元件安規掃描測試器
- 4 In 1 (ACV/DCV/IR/DCR Test)
- 8 channel scanner
- 5kV Insulation Resistance test
- High Speed Contact Check(HSCC)
- Model 19070 series 耐壓測試器
- Economy type
- AC/DC/IR test

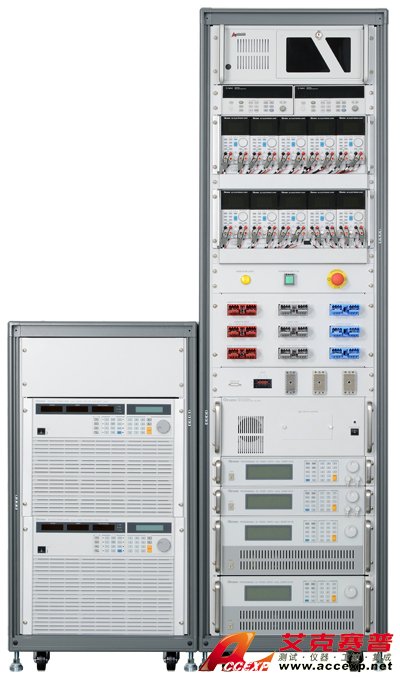

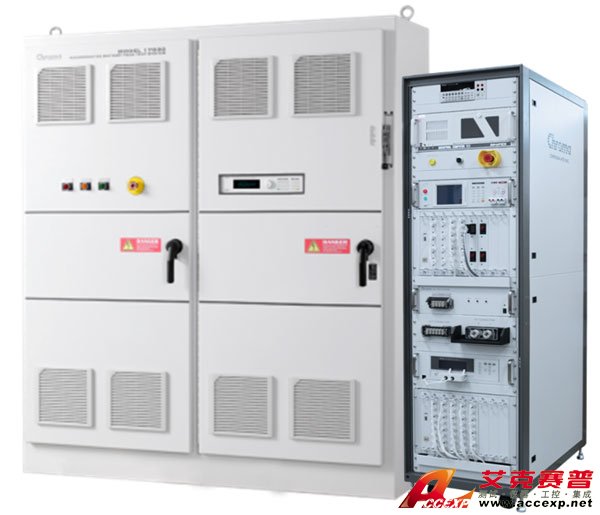

- Model 8000 電池模組產線自動檢驗系統
- 針對電池模組生產端或研發單位測試驗證使用
- 此自動化測試系統可提高產品品檢效率80%以上
- 檢測電池模組BMS功能/接頭耐壓/一致性/性能
- 充放電功率范圍: 5kW ~ 350kW
- 充放電電壓/電流范圍: 0V~900V/0A~1000A
- Model 8700 電池模組功能性自動測試系統
- 電池組的自動測試設備，符合電池業界的產品高度客制化的需求。
- RD研發與生產線上BMS電路板測試
- 生產線上半成測站電池模組功能測試
- 檢測電池模組的性能

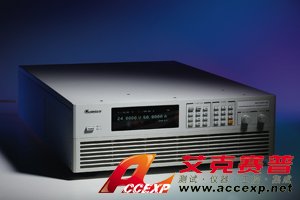

- Model 62000H series 可程控直流電源
- 功率范圍: 5kW/10kW/15kW, 最高電壓達1000V
- 簡易主/從并聯&串聯操作模式可達150kW
- 具有輸出電壓&電流斜率控制
- 具有自動輸出程序編輯:10組程控/100個步驟設定電壓及電流

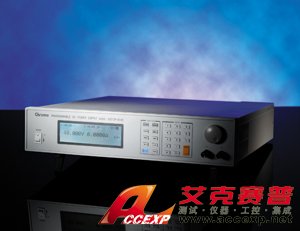

- Model 62000P series 可程控直流電源
- 功率范圍: 600W/1200W/2400W/5000W
- 定功率操作下允許多種電壓和電流組合輸出適合實驗室及系統使用
- 具有10組可程式控制及100個步驟設定電壓/電流/8 bit TTL 訊號輸出
- 內建標準ISO16750-2 & 行業標準GS95024-2啟動電壓模擬波形

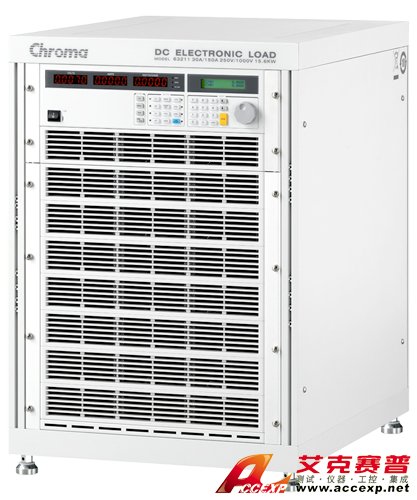

- Model 63200 series 大功率直流電子負載
- 功率范圍：2.6kW、5.2kW、6.5kW、10kW、10.4kW、14.5kW、15.6kW
- 電壓操作范圍：0-80V、0-600V、0-1000V
- 主從并聯控制(可達93.6kW)
- 同步動態負載控制
