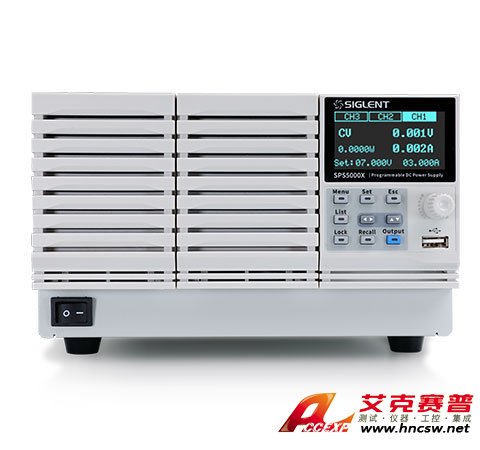

鼎陽SIGLENT SPS5000X系列寬范圍可編程直流開關電源
名稱：可編程電源
品牌：
型號：
簡介：鼎陽SPD系列高精度線性直流可編程電源，功能強大，擁有三路和單路輸出型號，獨立、串聯、并聯三種輸出模式，全面的過壓、過流、過溫保護，支持面板編程、定時輸出、圖形界面顯示、溫控風扇和上位機遠程控制通信等特性，兼容100/ 120/ 220/ ...
申請服務
- 產品介紹
鼎陽SPD系列高精度線性直流可編程電源，功能強大，擁有三路和單路輸出型號，獨立、串聯、并聯三種輸出模式，全面的過壓、過流、過溫保護，支持面板編程、定時輸出、圖形界面顯示、溫控風扇和上位機遠程控制通信等特性，兼容100/ 120/ 220/ 230V電網電壓設計，具備低紋波和噪聲、快速瞬態響應能力，支持USBTMC協議，還支持LAN口，提供SCPI遠程控制命令集和LabView驅動，可為使用者的測試需求提供多種解決方案。
多組合輸出
SPS5000X系列包含多種輸出電壓（40V, 50V, 80V,160V）和電流組合（7.5A~90A），額定輸出功率包含360W,720W,1080W。單通道型號可支持最多2臺串聯，3臺并聯，雙通道和三通道型號也可以支持通道間的串并聯。
寬范圍輸出
區別于傳統電源的矩形輸出范圍，SPS5000X在限定輸出功率條件下，電壓電流量程自動切換，在一臺電源上實現多種電壓和電流的組合輸出。因而提供了更寬的電壓電流輸出范圍，極大的提高了電源的利用率。
LIST時序輸出
SPS5000X系列支持最多三個通道，高達50步時序輸出。用戶可在機器前面板進行時序輸出參數設置，也可通過遠程網頁控制功能，進行更快捷方便的設置。在LIST功能下，可設置輸出電流，電壓，輸出延遲時間，持續時間，上升下降斜率等參數。
CC/CV優先模式
CC優先模式下，使電源輸出打開瞬間優先運行在CC模式，有效限制了浪涌電流和過沖電壓的發生。
CV優先模式下，輸出電壓快速達到設置電壓值，在某些特殊應用場合:比如LED測試，就會在電源輸出啟動時候，當電壓達到LED的正向導通電壓Vf時出現浪涌電流和過沖電壓。
多種策略保護
過流保護(OCP)、過壓保護(OVP)、過溫度保護(OTP)，過功率保護(OPP)
進入保護模式，電源會關閉輸出。長按ESC鍵2秒解除保護狀態
進入過功率保護(OPP)，系統將啟動限功率模式，最大輸出功率為額定功率的105%左右。
參數規格
| 通道輸出 | 1/2/3通道；40V/50V/80V/160V;180W/360W/720W/1080W |
| 顯示 | 2.4英寸OLED屏 |
| 分辨率 | 1mV/1mA |
| 設定精度 | 電壓精度： |
| 40/50V/80V 型號 0.1%±10 mV; | |
| 160V 型號 0.1%±100 mV; | |
| 電流設定精度： | |
| 40V 30/60/90A/ 型號 0.1%±30/60/100 mA | |
| 50V 型號 0.1%±10 mA | |
| 80V 15/30/45A 型號 0.1%±10/30/40 mA | |
| 160V 7.5/15/22.5A 型號 0.1%±5/15/20 mA | |
| 回讀精度 | 電壓回讀精度： |
| 40/50V/80V 型號 0.1%±20 mV | |
| 160V 型號 0.1%±100 mV | |
| 電流回讀精度： | |
| 40V 30/60/90A 型號 0.1%±40/70/100 mA | |
| 50V 型號 0.1%±20 mA | |
| 80V 15/30/45A 型號 0.1%±20/40/50 mA | |
| 160V 7.5/15/22.5A 型號 0.1%±5/15/20 mA | |
| 恒壓模式 | |
| 電源調整率 | 40 V 型號 18 mV |
| 50 V型號 3 mV | |
| 80 V 型號 40 mV | |
| 160 V 型號 80 mV | |
| （恒負載,90 ~ 132Vac 或 170 ~ 265Vac） | |
| 負載調整率 | 40 V 型號 20 mV |
| 50 V型號 10 mV | |
| 80 V 型號 40 mV | |
| 160 V 型號 80 mV | |
| （從空載到滿載，恒定輸入電壓） | |
| 紋波和噪聲 | p-p |
| 50 V型號45 mV | |
| 40/80/160V 360W 型號 60 mV | |
| 40/80/160V 720W 型號 80 mV | |
| 40/80/160V 1080W 型號 100 mV | |
| r.m.s | |
| 50 V型號5 mV | |
| 40/80V 360W 型號 7 mV | |
| 40/80V 720W 型號 11 mV | |
| 40/80V 1080W 型號 14 mV | |
| 160V 360W 型號 12 mV | |
| 160V 720W 型號 15 mV | |
| 160V 1080W 型號 20 mV | |
| 瞬態響應時間 | 40/50V/80V 型號 1 ms |
| 160V 型號 2 ms | |
| 恒流模式 | |
| 電源調整率 | 50V 型號8 mA |
| 40V 30/60/90A 型號 40/75/110 mA | |
| 80V 15/30/45A 型號 18/32/45 mA | |
| 160V 7.5/15/22.5A 型號 12/19/26 mA | |
| 負載調整率 | 50V 型號10 mA |
| 40V 30/60/90A 型號 40/75/110 mA | |
| 80V 15/30/45A 型號 18/32/45 mA | |
| 160V 7.5/15/22.5A 型號 12/19/26 mA | |
| 紋波和噪聲 | r.m.s |
| 50V 型號10 mA | |
| 40V 30/60/90A 型號 72/144/216 mA | |
| 80V 15/30/45A 型號 27/54/81 mA | |
| 160V 7.5/15/22.5A 型號 15/30/45 mA | |
| 串/并聯模式 | |
| 單通道串聯臺數 | 2臺 |
| 單通道并聯臺數 | 3臺 |
| CC/CV優先模式 | 支持 |
| 遠程網頁控制 | 支持 |
| LIST功能 | 支持，本地編輯50步 |
| 機架尺寸 |
1/2，1/3，1/6 |
型號比較
| 型號 | 通道輸出 | 顯示 | 分辨率 | 設定精度 | 回讀精度 |
| SPS5165X | 3通道,160V/7.5A/1080W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±100電流：0.1%±5mA | 電壓：0.1%±100mV 電流：0.1%±5mA |
| SPS5051X | 1通道，50V/10A/180W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±10mV 電流：0.1%±10mA | 電壓：0.1%±20mV 電流：0.1%±20mA |
| SPS5042X | 1通道，40V/60A/720W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±10mV 電流：0.1%±60mA | 電壓：0.1%±20mV 電流：0.1%±70mA |
| SPS5044X | 2通道，40V/30A/720W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±10mV 電流：0.1%±30mA | 電壓：0.1%±20mV 電流：0.1%±40mA |
| SPS5081X | 1通道，80V/15A/360W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±10mV 電流：0.1%±10mA | 電壓：0.1%±20mV 電流：0.1%±20mA |
| SPS5083X | 1通道，80V/45A/1080W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±10mV 電流：0.1%±40mA | 電壓：0.1%±20mV 電流：0.1%±50mA |
| SPS5085X | 3通道，80V/15A/1080W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±10mV 電流：0.1%±10mA | 電壓：0.1%±20mV 電流：0.1%±20mA |
| SPS5162X | 1通道，160V/15A/720W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±100mV 電流：0.1%±15mA | 電壓：0.1%±100mV 電流：0.1%±15mA |
| SPS5164X | 2通道，160V/7.5A/720W | 2.4英寸OLED屏 | 1mV/1mA | 電壓：0.1%±100mV 電流：0.1%±5mA | 電壓：0.1%±100mV 電流：0.1%±5mA |
替代進口品牌
鼎陽SIGLENT SSG3021X射頻信號發生器完全可以替代進口品牌，下面是鼎陽SIGLENT產品對比進口品牌的優勢| 比較數據 | SPS5000X | GW-instek PSW系列 | DAHUA DH1790系列 |
| 輸出通道 | 36925 | 1 | 1 |
| 輸出范圍 | 40V/50V/80V/160V;180W/360W/720W/11080W | 30V/80V/160V/250V;360W/720W/1080W | 36V/80V/160V;180W/360W/720W/1080W |
| 功率比 | 3.33 | 3/3.125/3.2 | 3/3.33 |
| 屏幕 | 2.4英寸OLED屏 | LED屏 | 2.4英寸OLED屏 |
| 寬范圍輸出 | 支持 | 支持 | 支持 |
| 電源調整率 | 40 V 型號 18 mV 80 V 型號 40 mV 160 V 型號 80 mV （恒負載,90 ~ 132Vac 或 170 ~ 265Vac） | 30 V 型號 18 mV 80 V 型號 43 mV 160 V 型號 83 mV 250 V 型號 128 mV 800 V 型號 403 mV | 36 V 型號 18 mV 80 V 型號 43 mV 160 V 型號 83 mV |
| 負載調整率 | 40 V 型號 20 mV 80 V 型號 40 mV 160 V 型號 80 mV （從空載到滿載，恒定輸入電壓） | 30 V 型號 20 mV 80 V 型號 45 mV 160 V 型號 85 mV 250 V 型號 130 mV 800 V 型號 405 mV | 36 V 型號 20 mV 80 V 型號 45 mV 160 V 型號 85 mV |
| CC/CV優先模式 | 支持 | 支持 | n/a |
| 保護功能 | OVP,OCP,OTP,OPP | OVP,OCP,OTP,OPP | OVP,OCP,OTP,OPP |
| List功能 | 支持，本地編輯50步，可U盤導入 | 支持 | n/a |
| 輸出電阻可調 | 支持 | 支持 | n/a |
| 網頁遠程控制 | 支持 | n/a | n/a |
| 泄放電路控制 | 支持 | 支持 | n/a |
| 遠端電壓補償Sense功能 | 支持 | 支持 | 支持 |
| 通信接口 | USB,LAN 選配USB-GPIB | USB,LAN 選配USB-GPIB, USB-RS232 | USB, RS232,LAN |
| 外部模擬控制 | 支持 | 支持 | n/a |
| 輸出ON/OFF延遲 | 支持 | n/a | n/a |
| 電壓電流監控輸出 | 支持 | 支持 | n/a |
| 簡單文件操作系統 | 支持 | n/a | 支持 |
