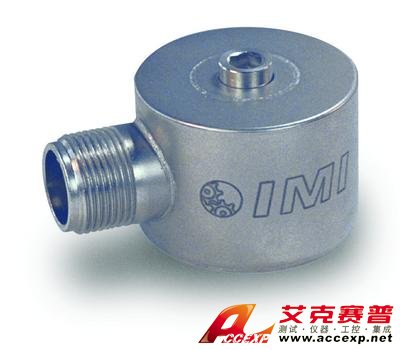

美國PCB 605B01三軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 605B01三軸加速度傳感器用于測量兩個或三個運動平面中的振動。 美國PCB 605B01三軸加速度傳感器，雙軸環形，工業陶瓷剪切ICP®加速度，100 mV / g，0.5至5k Hz，側面出口，3針連接，雙軸單點...
申請服務
- 產品介紹
美國PCB 605B01三軸加速度傳感器用于測量兩個或三個運動平面中的振動。
美國PCB 605B01三軸加速度傳感器，雙軸環形，工業陶瓷剪切ICP®加速度，100 mV / g，0.5至5k Hz，側面出口，3針連接，雙軸單點ISO 17025認證校準
美國PCB 605B01三軸加速度傳感器參數：
- 靈敏度：（±20％）100 mV / g（10.2 mV /（m /s²））
- 頻率范圍：（±3dB）30至300000 cpm（.5至5000 Hz）
- 感應元件：陶瓷
- 測量范圍：±50 g（±490 m /s²）
- 重量：3.9盎司（110.6克）
| 美國PCB 605B01三軸加速度傳感器性能 | |||
| 靈敏度（±20％） | 100毫伏/克 | 10.2 mV /（m /s²） | [1] |
| 測量范圍 | ±50克 | ±490 m /s² | |
| 頻率范圍（±3 dB） | 30至300000 cpm | 0.5至5000 Hz | [3] |
| 共振頻率 | 600千噸 | 10 kHz的 | [4] |
| 寬帶分辨率（1至10000 Hz） | 350微克 | 3434 µm /秒2 | [4] |
| 非線性度 | ±1％ | ±1％ | [2] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| 環境方面 | |||
| 過載極限（沖擊） | 5000克包 | 49050 m /s²包 | |
| 溫度范圍 | -65至+250°F | -54至+121°C | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [4] |
| 外殼等級 | IP68 | IP68 | |
| 電的 | |||
| 建立時間（偏差的1％以內） | ≤2.0秒 | ≤2.0秒 | |
| 放電時間常數 | ≥0.3秒 | ≥0.3秒 | |
| 勵磁電壓 | 18至28 VDC | 18至28 VDC | |
| 恒流勵磁 | 2至20 mA | 2至20 mA | |
| 輸出阻抗 | <150歐姆 | <150歐姆 | |
| 輸出偏置電壓 | 8至12 VDC | 8至12 VDC | |
| 頻譜噪聲（10 Hz） | 8 µg /√Hz | 78.5（µm / sec 2）/√Hz | [4] |
| 頻譜噪聲（100 Hz） | 5 µg /√Hz | 49.1（µm / sec 2）/√Hz | [4] |
| 頻譜噪聲（1 kHz） | 4 µg /√Hz | 39.2（µm / sec 2）/√Hz | [4] |
| 電氣隔離（外殼） | > 100000000歐姆 | > 100000000歐姆 | |
| 物理 | |||
| 尺寸-直徑 | 1.38英寸 | 34.9毫米 | |
| 尺寸-高度 | 1.00英寸 | 25.4毫米 | |
| 重量（不含電纜） | 3.9盎司 | 110.6克 | |
| 安裝螺紋 | 1 / 4-28 UNF | 不適用 | [5] |
| 安裝扭矩 | 2至5英尺磅 | 2.7至6.8 Nm | |
| 感應元件 | 陶瓷的 | 陶瓷的 | |
| 感應幾何 | 剪力 | 剪力 | |
| 筑屋材料 | 不銹鋼 | 不銹鋼 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 3針MIL-C-5015 | 3針MIL-C-5015 | |
| 電氣連接位置 | 側 | 側 | |
| 電氣連接（針腳A） | X軸 | X軸 | |
| 電氣連接（針腳B） | Z軸 | Z軸 | |
| 電氣連接（引腳C） | 地面 | 地面 |
|
