TSI-802TM型數控車床、銑床綜合智能實訓考核裝置（二合一）
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI-802TM型數控車床、銑床綜合智能實訓考核裝置（二合一）是由車床控制系統和銑床控制系統組成；機床電氣控制接口板；主軸變頻調速實驗模塊和三相電機與編碼器組；全數字交流伺服驅動及伺服電機輸入輸出模塊；三相步進驅動及步進電機輸入輸出模塊；...
申請服務
- 產品介紹

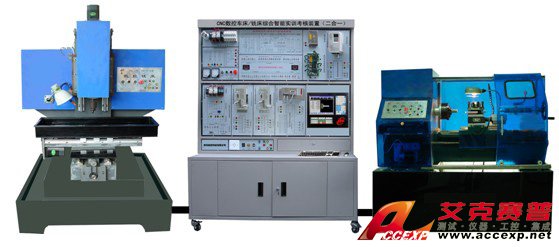

TSI-802TM型數控車床、銑床綜合智能實訓考核裝置（二合一）是由車床控制系統和銑床控制系統組成；機床電氣控制接口板；主軸變頻調速實驗模塊和三相電機與編碼器組；全數字交流伺服驅動及伺服電機輸入輸出模塊；三相步進驅動及步進電機輸入輸出模塊；自動刀架控制模塊；開關電源；配套6135A型實訓數控車床（或同等性能）和125A型實訓數控銑床等組成。（或同等性能）。
TSI-802TM型數控車床、銑床綜合智能實訓考核裝置（二合一）系統配置：
由標準的PC硬件組成、DOS和XP操作平臺、控制界面彩色15''液晶顯示器、CPU2.8G、內存512M、硬盤160G、超薄鍵盤、3D鼠標、網卡通訊、USB接口、52倍速CD－ROM等組成。
實驗臺特點：
一臺主機內置車床控制系統和銑床控制系統?？呻S時切換系統控制HY6135A車床和HY125A銑床
實驗臺X、Y軸采用步進驅動單元，Z軸采用伺服驅動單元
車床控制電路和銑床控制電路全部在實驗臺面板上直觀布置，方便設計操作。
車床彩色二維圖形仿真演示；銑床三維線條圖形演示。
擁有數控機床典型故障設置及排除實驗。
TSI-802TM型數控車床、銑床綜合智能實訓考核裝置（二合一）可開設的實驗實訓考核項目
| 數控車床/銑床系統操作編程實驗（圖形同步演示） |
| 數控車床/銑床系統控制主軸變頻單元的調試運行與故障診斷實驗 |
| 數控車床/銑床系統控制全數字交流伺服電機運行與故障診斷實驗 |
| 數控車床/銑床電氣控制設計與分析實驗 |
| 數控車床/銑床系統控制步進電機運行與故障診斷實驗 |
| 電動刀架控制原理實驗及接線與故障診斷實驗。 |
| 數控車床系統控制機床螺紋加工實驗 |
| 數控車床/銑床的冷卻與照明及故障診斷實驗 |
| 絲桿間隙誤差補償實驗 |
| 數控系統脈沖當量設計控制實驗（3軸任意設計） |
| 數控車床/銑床超程限位及故障診斷實驗 |
| 數控車床/銑床回零點設計及故障診斷實驗 |
| 數控車床/銑床故障設計排除考核28項 |
TSI-6135型數控實訓車床規格：
| 三爪卡盤 | 160mm |
| 床身上最大回轉直徑 | 350mm |
| 最大工件長度 | 500mm |
| 電動刀架 | 四工位 |
| 主軸孔徑 | 40mm |
| 主軸轉速、無級變速 | 200------1500rpm |
| 主電機功率 | 0.75kw |
| 機床尺寸（長×寬×高） | 1670×800×1300mm |
| 機床重量 | 450kg |
TSI-125A 型數控實訓銑床規格：
| 主軸鉆夾頭裝夾范圍 | 1 －20mm |
| 主軸轉速范圍 | 200 －2500rpm |
| 主電動機功率 | 1.5kw |
| 工作臺面積（長X寬） | 840mm × 250mm |
| 工作臺三向行程（X、Y、Z） | 450 × 250 × 250mm |
| T 型槽數及寬度 | 3 × 16mm |
| 機床外形尺寸：長 × 寬 × 高 | 1300 × 1200 × 2100mm |
| 重量 | 450kg |
TSI-802TM型數控車床、銑床綜合智能實訓考核裝置（二合一）功能：
數控系統編程直接在機床上實現加工處理。
各種模塊功能設計通過機床實現實驗演示操作。
機床可實現對硬質工程塑料制品、木頭進行車削加工；對工程塑料板、有機玻璃、石蠟等進行銑削加工。
車床/銑床上有獨立的手動二坐標控制按鈕和三坐標控制按鈕。
TSI-802TM型數控車床、銑床綜合智能實訓考核裝置（二合一）技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-100-+400C。
4、整機功耗：＜3KW
5、考核柜尺寸：1400×600×1890mm
