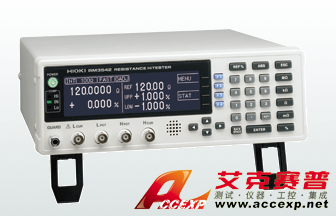

HIOKI RM3542 RM3542-01 LCR微電阻測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：HIOKI RM3542, RM3542-01 LCR微電阻測試儀用于元器件測量，測量低電阻。 HIOKI RM3542, RM3542-01 LCR微電阻測試儀可用于集成電路片電感器和EMC對應零件的低能耗電阻測量。 HIOKI RM35...
申請服務
- 產品介紹
HIOKI RM3542, RM3542-01 LCR微電阻測試儀用于元器件測量，測量低電阻。
HIOKI RM3542, RM3542-01 LCR微電阻測試儀可用于集成電路片電感器和EMC對應零件的低能耗電阻測量。
HIOKI RM3542, RM3542-01 LCR微電阻測試儀可用于制造工程中手動的取樣檢查。
HIOKI RM3542, RM3542-01 LCR微電阻測試儀實現了自動化系統中所要求的速度和高精度，雙重檢查功能保證準確接觸，實現可靠性測試。
| 電阻量程 | [低功率OFF] 100 mΩ量程 (最大 120.0000 mΩ, 0.1μΩ 分辨率)) ~ 100 MΩ 量程 (最大 120.0000 MΩ, 100 Ω 分辨率), 10 步進 |
| [低功率ON] 1000 mΩ 量程 (最大 1200.000 mΩ, 1 μΩ 分辨率) ~ 1000 Ω 量程 (最大 1200.000 Ω, 1 mΩ 分辨率), 4 步進 | |
| 顯示 | 單色圖形 LCD 240 × 64 dot, 白色 LED 背光 |
| 測量精度 | [ 慢速模式下, 100 mΩ 量程] ±0.015 % rdg. ±0.002 % f.s. |
| [ 慢速模式下,1000 Ω 量程] ±0.006 % rdg. ±0.001 % f.s. (最佳情況) | |
| 測試電流 | [ 100 mΩ 量程] 100 mA DC ~ [ 100 MΩ 量程] 100 nA DC |
| 開放端口電壓 | 最大20 V DC |
| 采樣率 | 快速，中速，慢速, 3種設置 |
| 測量時間 | [100 Ω/1000Ω 量程,低功率關閉時] |
| 快速: 0.9 ms,中速: 3.6 ms,慢速: 17 ms | |
| 合并時間 | 0.1 ms ~ 100.0 ms, 或 1 ~ 5 PLC（50 Hz時）, 1 ~ 6 PLC（60 Hz時） |
| 注意: PLC = one power line cycle (主要波形周期) | |
| 其他功能 | 比較功能 (設定值和測量值的比較),延時功能 (可通過輸入觸發和測試線控制測試物的延時), OVC (開端電壓補償),測量錯誤檢測 , 探頭短路檢測, 接觸改善功能,自動保存, 數據統計, 設置監測 (當使用兩個設備時，不同的設置會引發警報通知), 重啟功能,觸發功能等 |
| 接口 | RS-232C，打印機，GP-IB（RM3542-01） |
| 外部 I/O接口 | 觸發, 輸入保持, 比較輸出, 設置監控端口 |
| 電源供應 | 100 ~ 240 V AC, 50/60 Hz, 最大30 VA |
| 體積及重量 | 260 mm W × 88 mm H × 300 mmD, 2.9 kg |
| 附件 | 電源線× 1, 外部 I/O 公頭連接器× 1,操作說明書× 1, 操作指南× 1 |
