使用R&S FSW和SMW200A 進行衛星線性和增益轉移測量
2024-01-05
作為衛星通信系統的射頻工程師，需要測量功率放大器和變頻器等衛星轉發器或組件的特性。典型測量包括增益壓縮、AM/AM、AM/PM 以及失真 NPR/ACLR。
使用矢量信號發生器及頻譜分析儀測量線性和增益轉移
將R&S?SMW200A矢量信號發生器及R&S?FSW矢量信號分析儀（配備R&S?FSW-K18選件）結合使用，可通過實際調制和分析來進行DUT特征校準。
R&S?FSW-K18可控制R&S?SMW200A，因此能夠讀取用于DUT的參考信號。使參考信號與DUT發射信號同步，以獲得準確的測量結果。
這種測量方法的主要優勢包括：
可使用CW功率掃描作為參考信號或數字調制信號（具備適用于預期應用的帶寬和峰值因子）來測試設備，從而確定DUT在現實條件下將如何運行；
分析帶寬高達5GHz，可測量高帶寬的放大信號；
直接數字預失真（直接 DPD）可補償記憶效應，并有助于實現DUT（R&S?FSW-K18D選件）的最佳性能；
采用R&S?FSW-K18及R&S?SMW-K541支持基于多項式 /模型的DPD方法；
參數掃描可提供3D圖表，用于快速查找DUT的最佳工作點。

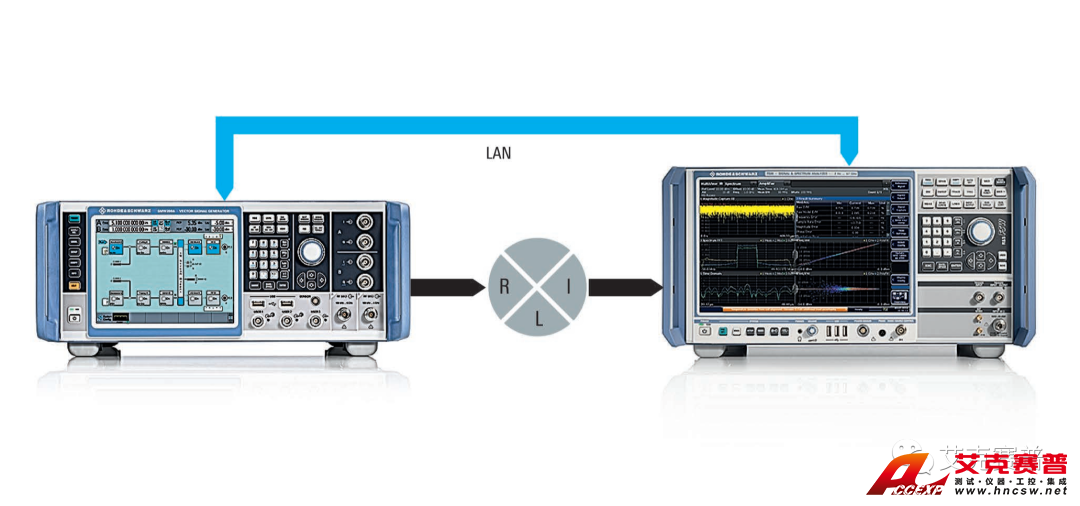

適用于借助 R&S?SMW-K541 及 R&S?FSW-K18 進行雙端口設備（如放大器、變頻器和轉發器）特征校準的緊湊型裝置

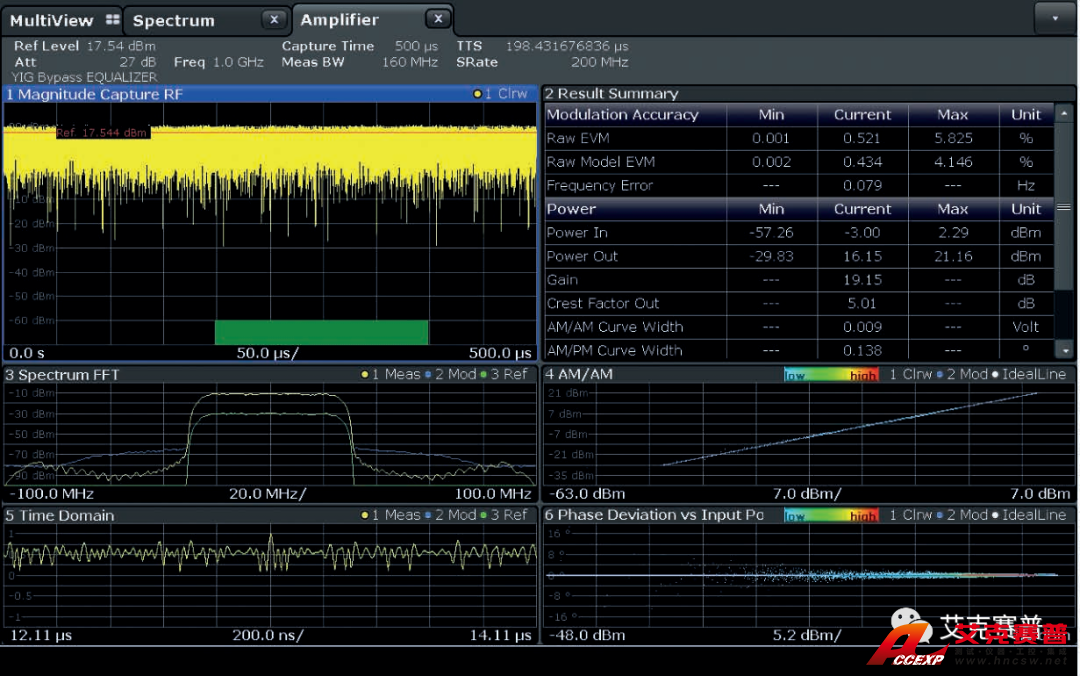

通過一次測量完成完整的雙端口設備特征校準。

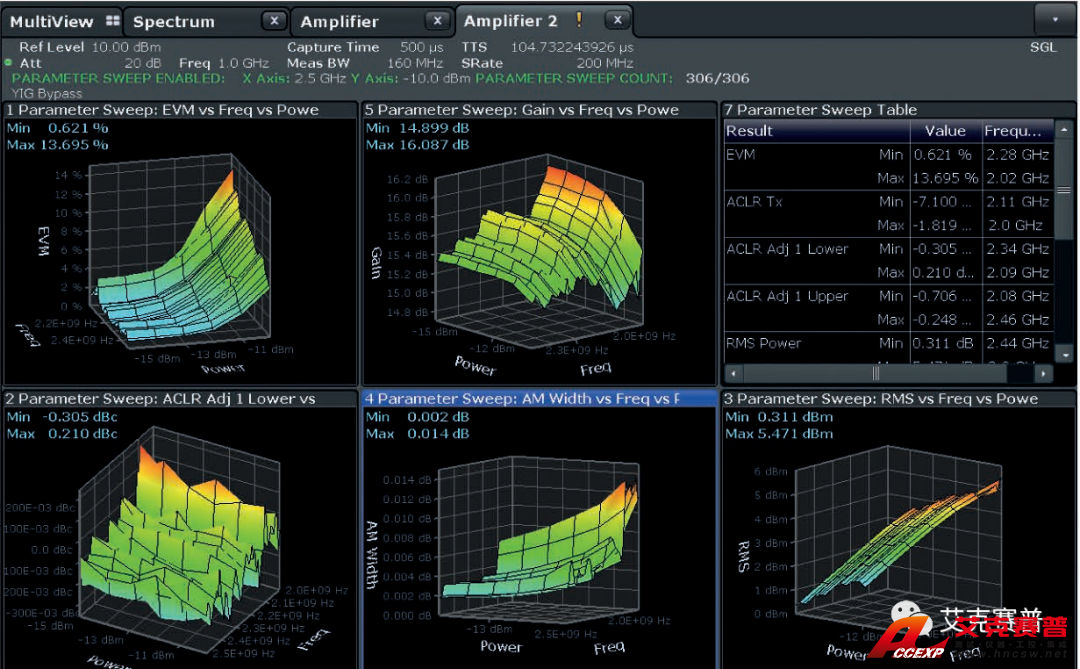

3D 圖表（功率 /EVM/ 頻率）有助于快速確定DUT 的最佳工作點。

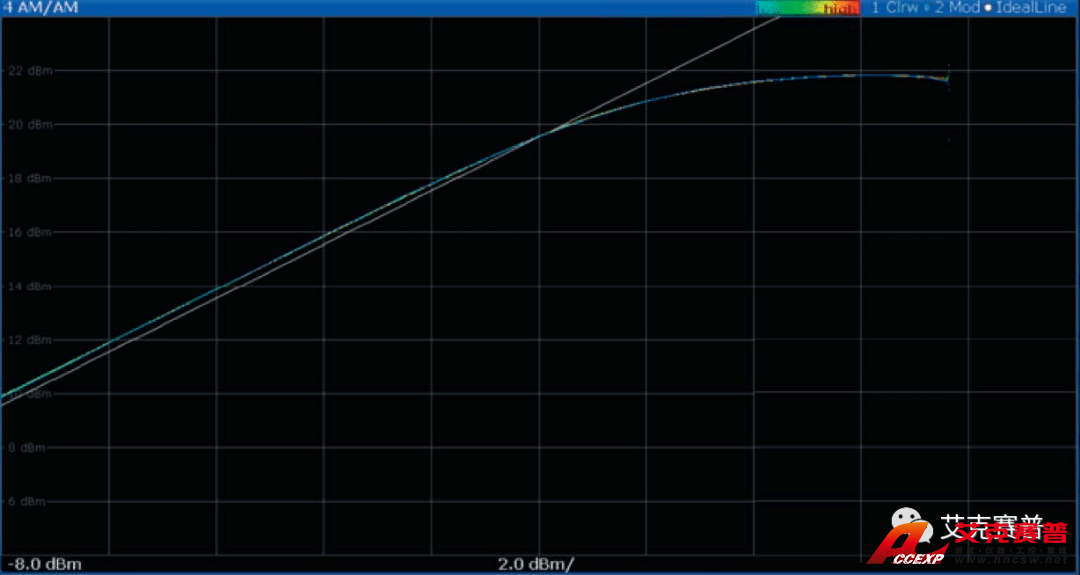

放大器的增益轉移曲線測量 (AM/AM)。在曲線中，R&S?SMW200A 數字基帶的 CW 斜波掃描用作激勵。正如預期，AM/AM 曲線呈直線型。

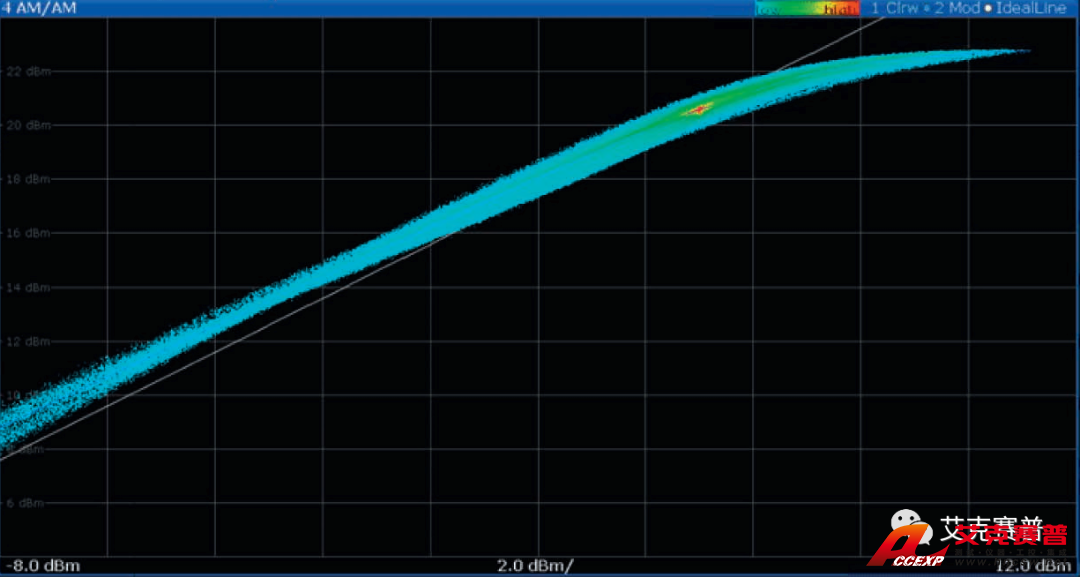

使用 R&S?SMW200A 生成的數字調制信號進行測量。AM/AM 為一條云狀曲線；線寬則為放大器記憶效應。
