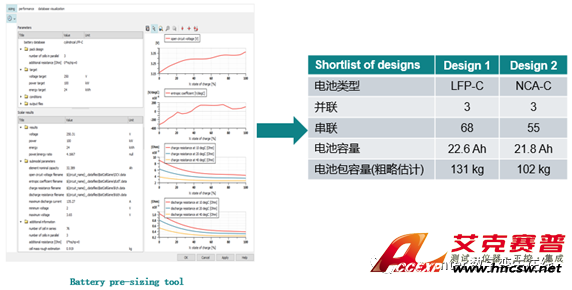

動力電池選型及系統匹配

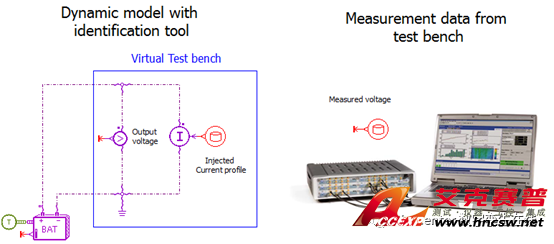

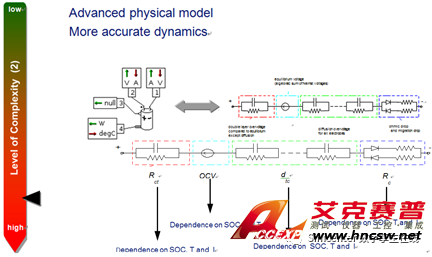

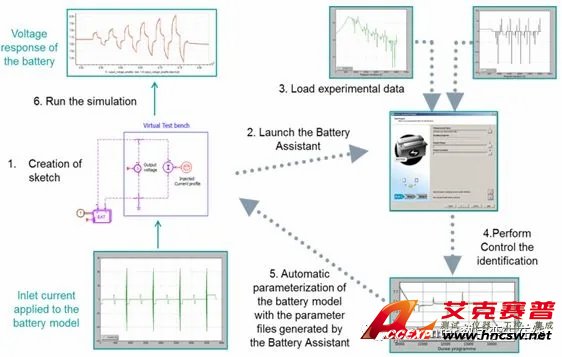

動態電池模型參數辨識

電池包熱管理

電池?zé)崾Э丶盁崧臃治?/h3>

安全是現在電池重點關注的另一問題，一旦在一個電池中誘發了熱失控之后，會在整個電池系統中間蔓延，最后形成事故。

Amesim中能夠根據電池用ARC對熱失控進行絕熱的熱失控實驗數據來分析電池的熱失控過程，標定電池?zé)崾Э剡^(guò)程中的溫度變化和電壓變化。





圖12 電池?zé)崾Э啬Ｐ?/div>





上述模型中，以電池ARC發熱數據作為電池模型邊界，標定電池中和熱失控相關的參數（SEI膜分解、負極分解、正極負極以及電解液分解等參數）。

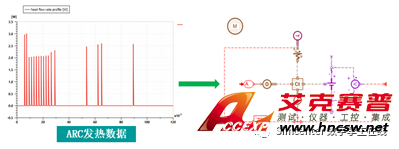

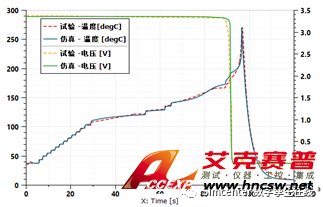

圖13 熱失控仿真模型標定





標定的電池?zé)崾Э啬Ｐ停軠?zhǔn)確反應熱失控過程的自生熱起始溫度T1，熱失控引發溫度T2、熱失控最高溫度T3，上述模型中的自生熱起始溫度大約110℃，熱失控引發溫度大約190℃。

在單體熱失控分析的基礎上，可進一步分析電池包內部熱失控導致的熱蔓延，分析改進電池包內部的空間設計以控制單個電芯熱失控可能引發的熱蔓延。

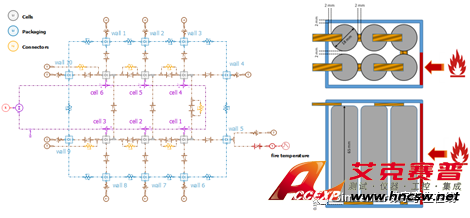

圖14 熱蔓延仿真模型





上述模型中，當單體間距2mm時，從單體1開始，每個單體依次發生熱失控；當單體間距5mm時，只有單體1發生熱失控，其他單體只是溫度增加，未達到熱失控引發溫度。

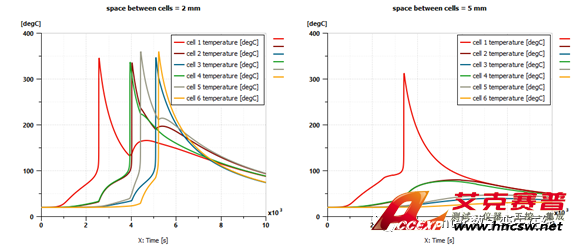

圖15 不同單體間距的熱蔓延分析



電池老化分析

電池老化是非常難以預測，電池化學反應過程，電池的充放電使用策略，電池溫度，電池SOC對電池壽命都有顯著影響，利用額定容量和內阻兩個宏觀指標來表征電池的老化。

電池老化主要考慮兩種工況，日歷老化和循環老化。Amesim中提供三個層次的老化模型：



•  靜態: 用戶給固定的SOH
• 動態: 用戶給定電池容量的函數(= dSOHc  / dt)
• 半經驗：試驗標定相關參數



靜態老化模型在工程計算中很少使用；一般根據試驗數據直接擬合動態的電池健康度關系曲線，或者標定半經驗公式中的相關系數以獲取準確的電池老化模型。循環老化的半經驗公式如下：



式中，為循環壽命容量衰減百分比，單位為%；為指前因子，是電流I的函數；為活化能，單位為J/mol；是無量綱常數，為衰減因子，t的單位為h。



基于試驗完成動態或半經驗老化模型的標定后，可進一步分析不同的電池使用環境、整車工況，以及不同充放電策略等不同電池邊界對老化性能的影響，以提出改善電池壽命的方法和策略。



例如分析不同的充電策略在一年的使用過程中分別對LFP_C和NCA三元兩種電池老化趨勢的影響，在系統模型中定義相同的邊界條件（一年中的環境溫度變化），以及相同的使用工況，即每天上下班四次的NEDC使用工況。

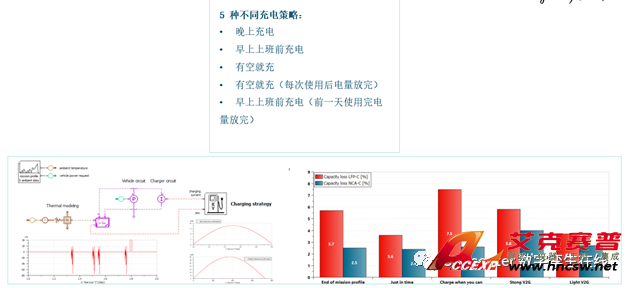

圖16 不同充放電策略對老化的影響





在上述5種不同的充放電策略中，對兩類電池壽命最有利的充電策略均為早上上班前充電，但同一充電策略對兩類電池壽命的影響有明顯差異。



基于模型BMS開發

基于模型的BMS開發是將控制器模型和被控對象的模型一起構成閉環而進行仿真，將會加速產品開發并提升產品質量。電池本體的行為可以在 Amesim中進行建模。控制策略部分可以利用Simulink完成，可以在一個閉環仿真平臺中將 Simulink中的 BMS 模型和 Amesim 中的電池被控對象模型通過共仿真的方式建立。

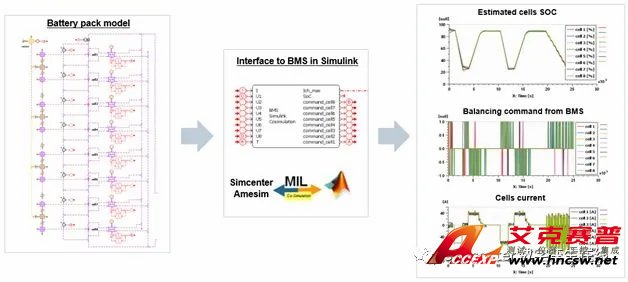

圖17 基于Amesim模型的BMS開發





Amesim 中建立的電池被空對象模型，應用于BMS控制開發的不同階段。在MIL測試環境中，控制和被控對象的耦合模型能在很短時間內快速驗證控制策略，例如能在幾分鐘內給出SOC的準備評估，同時支持代碼自動生成。

另外，準確的高精度電池模型也能進一步支持在SIL和HIL階段控制策略的開發和驗證。
