艾克賽普 能源回收式電池包測試解決方案17020主要特色：

• 操作模式：定電流/定電壓/定功率放電
  通道功率：通道電壓：60V/100V/200V
  通道電流：
  • 10kW/20kW (單通道)
  • 30kW/40kW/50kW/60kW/70kW/80kW (可并聯)
  • 60V：180A/360A per channel；720A (可并聯)
  • 100V/200V：100A per channel；
  • 100V/200V：200A/300A/400A/500A/600A/700A/800A(可并聯)
• 電池放電能量回收功能，回收效率85%
• 具備并聯功能
• 模擬動態功率/電流充放電功能
• 高精準度電流電壓量測
• 快速充電與放電間電流切換，過程不中斷
• 充放電模式轉換時(CC-CV-CP)，電流平順無突波
• 報表資料分析功能
• 支援斷電資料復歸功能
• 獨立通道保護功能

安全 - 強化風險管控

• 可將測試條件及截止/保護條件，直接加載到充放電機執行，透過內部軟件/硬件達到多層保護功能
• 可整合外部硬件取得各項實時監控參數，如BMS、Data Logger、Chamber、I/O訊號，達到告警/截止/斷電保護功能
• 透過BMS通訊讀值與Data Logger的量測，能監控電池包中的各項電壓/溫度值，并可依照設定值進行實時判斷與保護動作
• 內建多項告警/保護模式：OVP, UVP, OTP, WIR_LOSS, CAL_ERR, POW_ERR, RM

精準 - 提升產品質量

• 高頻取樣量測技術：最快取樣率50kHz, 確保動態量測精度
• 電壓精度：±(0.02% of rdg. ± 0.02% of F.S.)
• 電流精度：±(0.05% rdg. ± 0.05% mg.)
• 快速響應測試技術：電流爬升率50ms(-90% to 90%)，適用于多種測試應用需求
• 支持動態工況仿真(Waveform)測試功能，仿真實際行車路況之電流或功率狀態，支持NEDC、FUDS、HPPC等法規測試標準

高頻取樣量測技術

一般電池充放電機，直接使用軟件讀取電流值作電量計算，然而軟件的數據讀取速度有限制，將造成動態電流的容量計算誤差過大。Chroma 藉由提高V/I 取樣率，并透過兩次積分法，提供更佳精準的容量計算，電流變化時的數據不遺漏，不受數據傳輸速率影響。

• V/I 取樣率50kHz (每20μs 取樣一點)
• 分段積分模式運算：對 I 積分 – 電容量 ; 對 V x I 積分 – 能量

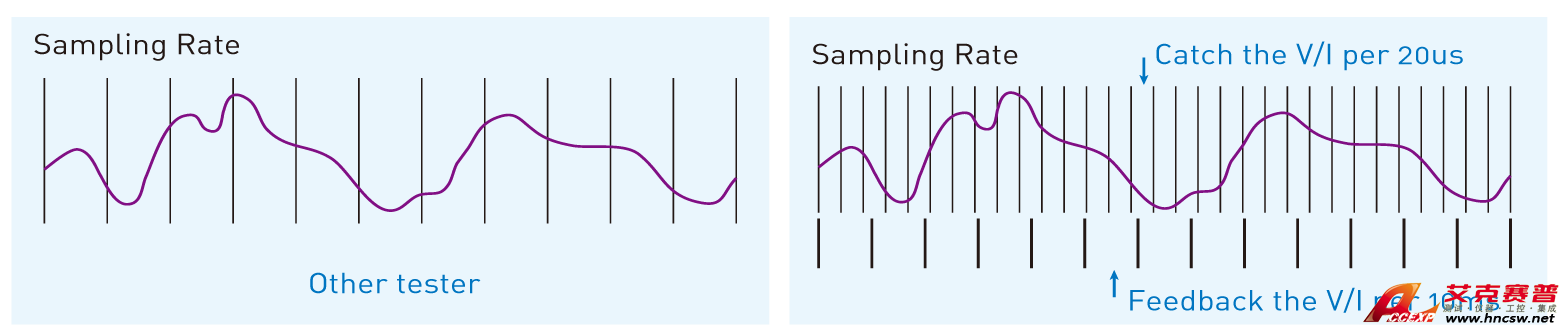

▲一般充放電機取樣速度示意圖                    ▲Chroma充放電機取樣速度示意圖

快速響應測試技術

在電流快速響應的同時，可達到優化的充放電模式轉換控制，避免測試過程損傷到待測物。

• Current Ripple Noise <1%FS, Overshoot <1%

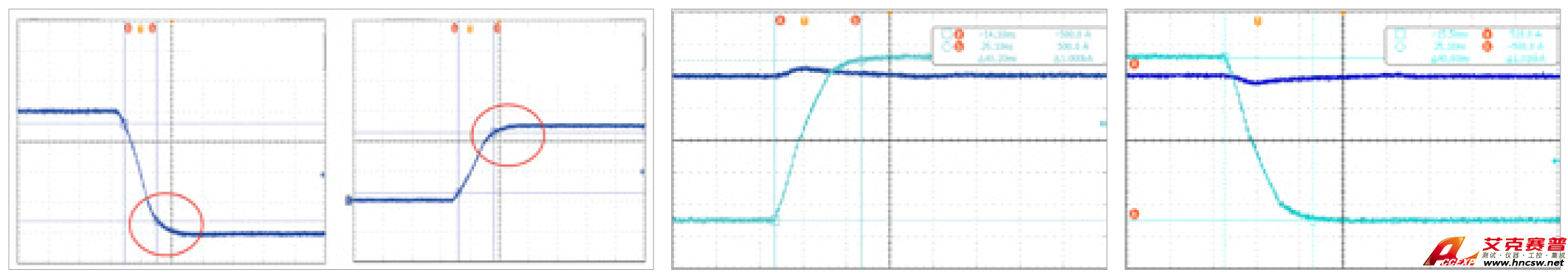

▲Overshoot <1%                                          ▲電流爬升率 2ms (-90% to 90%)

動態工況仿真功能

電池組的使用方式都是快速與不規則的電流充放電變動狀態，透過工況模擬，電池組的使用狀態才能真實的反應在電池上。

• 仿真電池實際使用的動態充放電波形，在此動態電流模式下 (Waveform)，最大放電與最大充電電流變換時間僅需要10ms
• 工步可設定讀取指定計算機內存放電流/功率波形的Excel檔案
• 每通道可儲存720000點, 進行長時間動態測試
• 工況波形變化的間隔時間10ms~10sec.

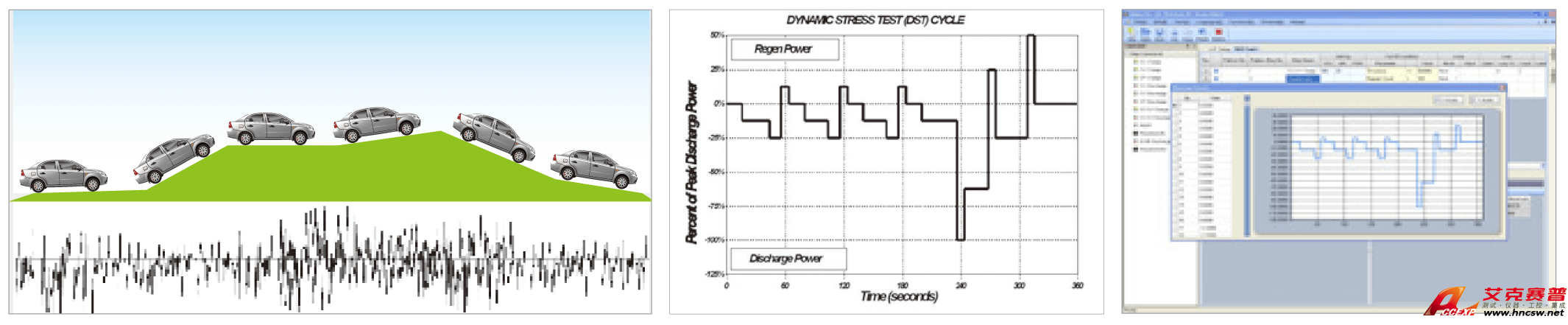

           ▲模擬實際車型路況                                        ▲符合法規測試標準                    ▲工況仿真數據加載設備



艾克賽普 能源回收式電池包測試解決方案17020的軟件平臺Battery Pro，符合二次電池組的各項測試需求，具備高度的穩定性與安全性，并具備斷電數據保存回復功能，防范任何數據遺漏的可能性。

• 實時監控：系統測試狀態實時瀏覽，無須等待，信道數據與系統整合數據可同時瀏覽
• 圖示管理：信道測試狀態透過不同圖示管理，一目了然，易看易懂易了解，立即對照狀態說明，了解測試狀態
• 數據分析功能：客制化圖表功能，快速繪制測試曲線 (Life cycle, Capacity report…等)
• 故障紀錄追蹤 & 權限設定：獨立紀錄信道異常狀態；可設定使用者操作權限

       ▲模擬實際車型路況                                        ▲符合法規測試標準                    ▲工況仿真數據加載設備

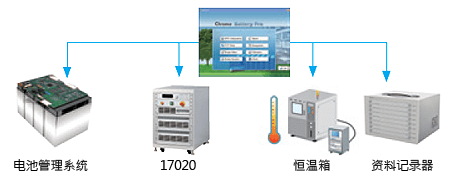

系統整合

• 透過軟件可整合恒溫恒濕箱，配合充放電測試做同步設定條件
• 透過軟件可整合數據紀錄器，在充放電過程中，讀取多組的電壓與溫度記錄，其條件可轉成保護啟動條件或截止條件

• 透過軟件可整合通訊界面裝置，選購A692000/A692001各為4信道/8信道的通訊單元，可做CANbus、RS485通訊，在充放電過程中，讀取多組的電池管理系統(BMS)的數據，其條件可轉保護啟動條件或截止條件
